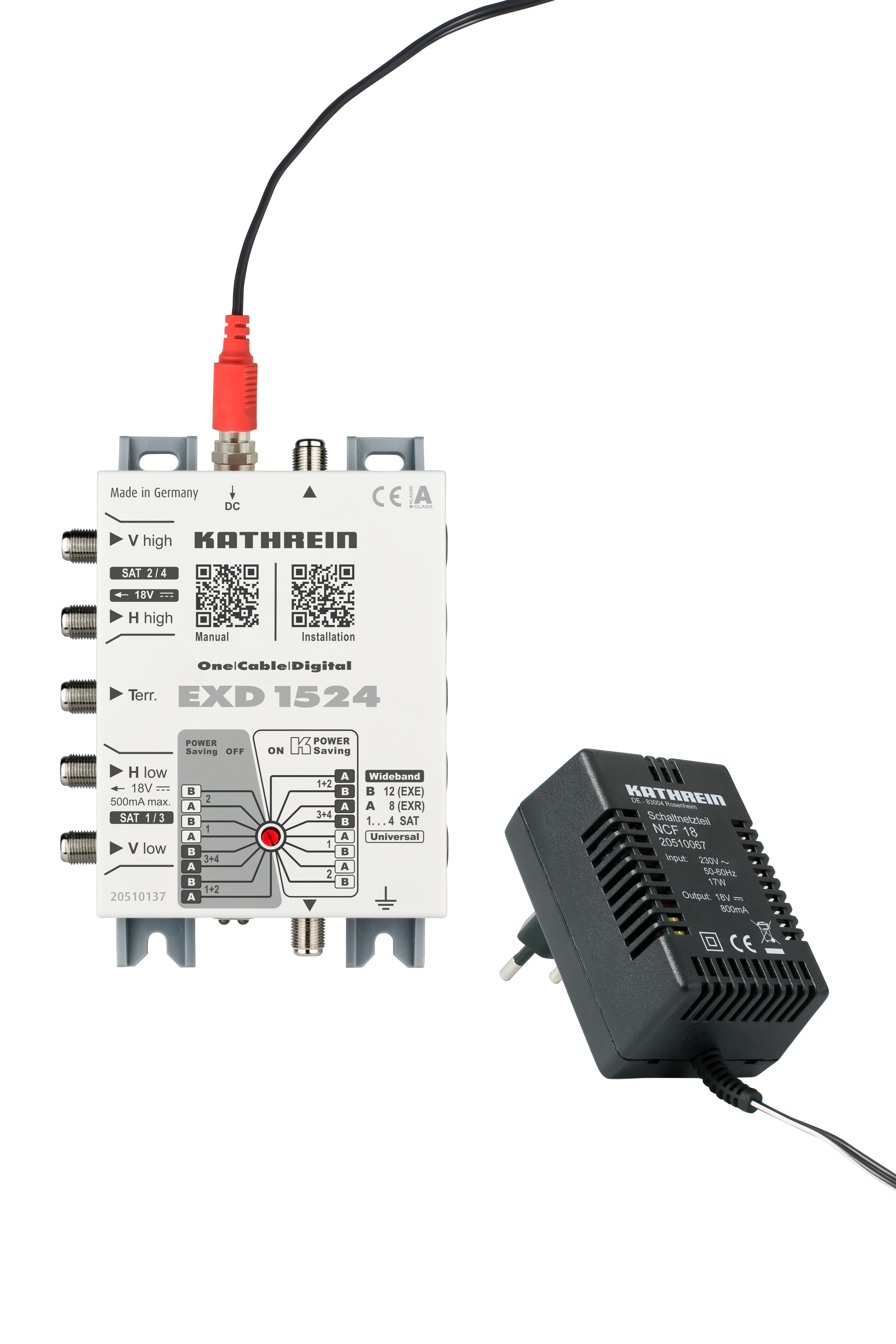

EXD 1524 Einkabel-Multischalter dritter Generation - Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology Merkmale Kaskadierbare Twin-Multischalter: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110 Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte, wie z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Installationsbeispiele und Gebrauchsanleitung Für die Innenmontage

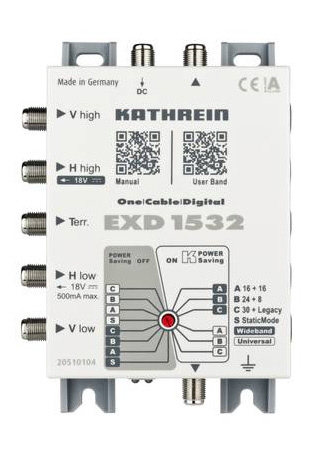

EXD 1532 Digitaler Einkabel Multischalter Einkabel-Multischalter 4 Modi, 5-862 und 300-2350 MHz, 2 Ausgänge für bis 32 Teilnehmer, Kaskadierbar, erw. Einkabel-Stand., PIN-Cod Neueste Full-Band-Capture-Technology Highlight: Vier verschiedene Einstellmodi A 2 x 16 Userbänder: An beiden Ausgängen stehen je 16 Userbänder zur Verfügung B 1 x 24 Userbänder und 1 x 8 Userbänder: Am oberen Ausgang stehen acht, am unteren Ausgang 24 Userbänder zur Verfügung C 1 x 30 Userbänder und Legacy: Am unteren Anschluss stehen 30 Userbänder zur Verfügung, der obere Anschluss ist Legacy (14/18 V – 0/22 kHz), für Receiver ohne Einkabelstandard S (Static Mode): Hier werden 27 Transponder auf feste Ausgangsfrequenzen umgesetzt. Es kann eine beliebige Anzahl von Empfängern angeschlossen werden Merkmale Einkabel-Multischalter dritter Generation – Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology Kaskadierbarer Twin-Multischalter. Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar 32 Userbänder auf zwei Ausgängen für maximale Betriebssicherheit und schlanke Verteilung Max. 30 Userbänder auf einem Ausgang, Legacy-Funktion auf dem zweiten Ausgang Static Mode: 27 Transponder mit Programmen vorbelegt, Betrieb ohne DiSEqC™ möglich Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2), werden unterstützt Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit zwei Wideband-LNBs sind zwei Satellitenpositionen möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte, z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Userbänder und Gebrauchsanleitung Für die Innenmontage

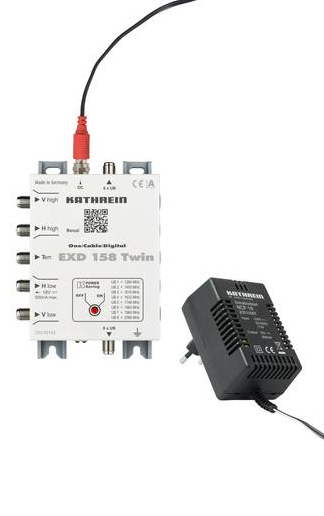

EXD 158 Twin Einkabel-Multischalter für bis zu 2 x 8 Userbänder und externes Netzteil für die LNB-Versorgung "Kathrein-Power-Saving" mit Drehschalter wähl- und abschaltbar Merkmale Kaskadierbare Twin-Multischalter Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte, wie z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Gebrauchsanleitung Für die Innenmontage

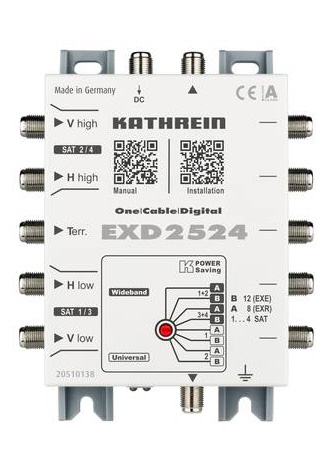

EXD 2524 Einkabel-Multischalter dritter Generation - Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology Merkmale Für die Innenmontage Kaskadierbare Twin-Multischalter: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110 Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte, wie z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Installationsbeispiele und Gebrauchsanleitung Für die Innenmontage

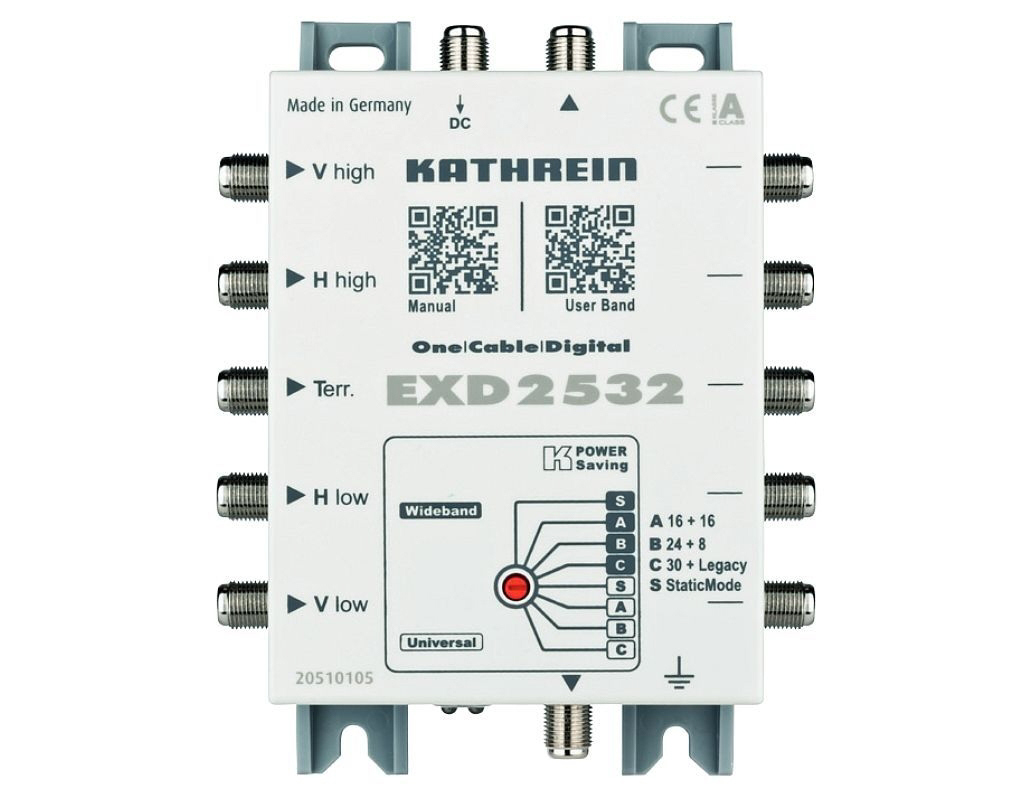

Unbenannte Seite EXD 2532 Der Kathrein EXD 2532 ist ein konfigurierbarer Durchgangs-Multischalter zur Anlagenerweiterung um zwei Einkabel-Anschlüsse für bis zu 32 User-Bänder oder Static Mode. Highlight: Vier verschiedene Einstellmodi (A) 2x 16 Userbänder: an beiden Ausgängen stehen je 16 Userbänder zur Verfügung (B) 1x 24 Userbänder und 1x 8 Userbänder: Am oberen Ausgang stehen acht, am unteren Ausgang 24 Userbänder zur Verfügung (C) 1x 30 Userbänder und Legacy: Am unteren Anschluss stehen 30 Userbänder zur Verfügung, der obere Anschluss ist Legacy (14/18 V - 0/22 kHz), für Receiver ohne Einkabelstandard (S) Static Mode: Hier werden 27 Transponder auf feste Ausgangsfrequenzen umgesetzt. Es kann eine beliebige Anzahl von Empfängern angeschlossen werden Artikelmerkmale: Unicbale Kaskade zweiter Generation Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology Kaskadierbarer Twin-Multischalter. Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar (4 Ausgangsmodi) 32 Userbänder auf zwei Ausgängen für maximale Betriebssicherheit und schlanke Verteilung (16+16 oder 24+8) Max. 30 Userbänder auf einem Ausgang, Legacy-Funktion auf dem zweiten Ausgang Static Mode: 27 Transponder mit Programmen vorbelegt, Betrieb ohne DiSEqC möglich Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2), werden unterstützt Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte, z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low, der dann die LNB-Spannungsversorgung abschaltet LED als Installationshilfe und zur Fehlersuche QR-Code für Userbänder und Gebrauchsanleitung Optionale Versorgung mit Kathrein Netzteil NCF 18 möglich Für die Innenmontage Abmessungen 111,5 x 148 x 44 mm

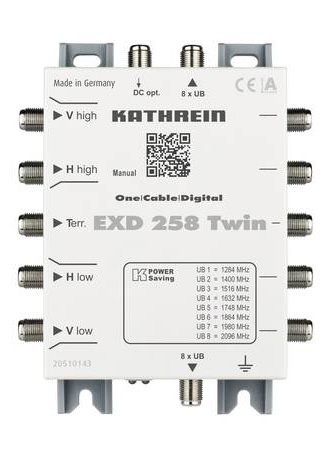

EXD 258 Einkabel-Multischalter dritter Generation - Digital-Channel-Stacking-Switch (dCSS) mit neuester Full-Band-Capture-Technology Merkmale Kaskadierbare Twin-Multischalter Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung Multi-Tunergeräte, wie z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Es können bis zu acht Multischalter kaskadiert werden Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist LED als Installationshilfe und zur Fehlersuche QR-Code für Gebrauchsanleitung Für die Innenmontage

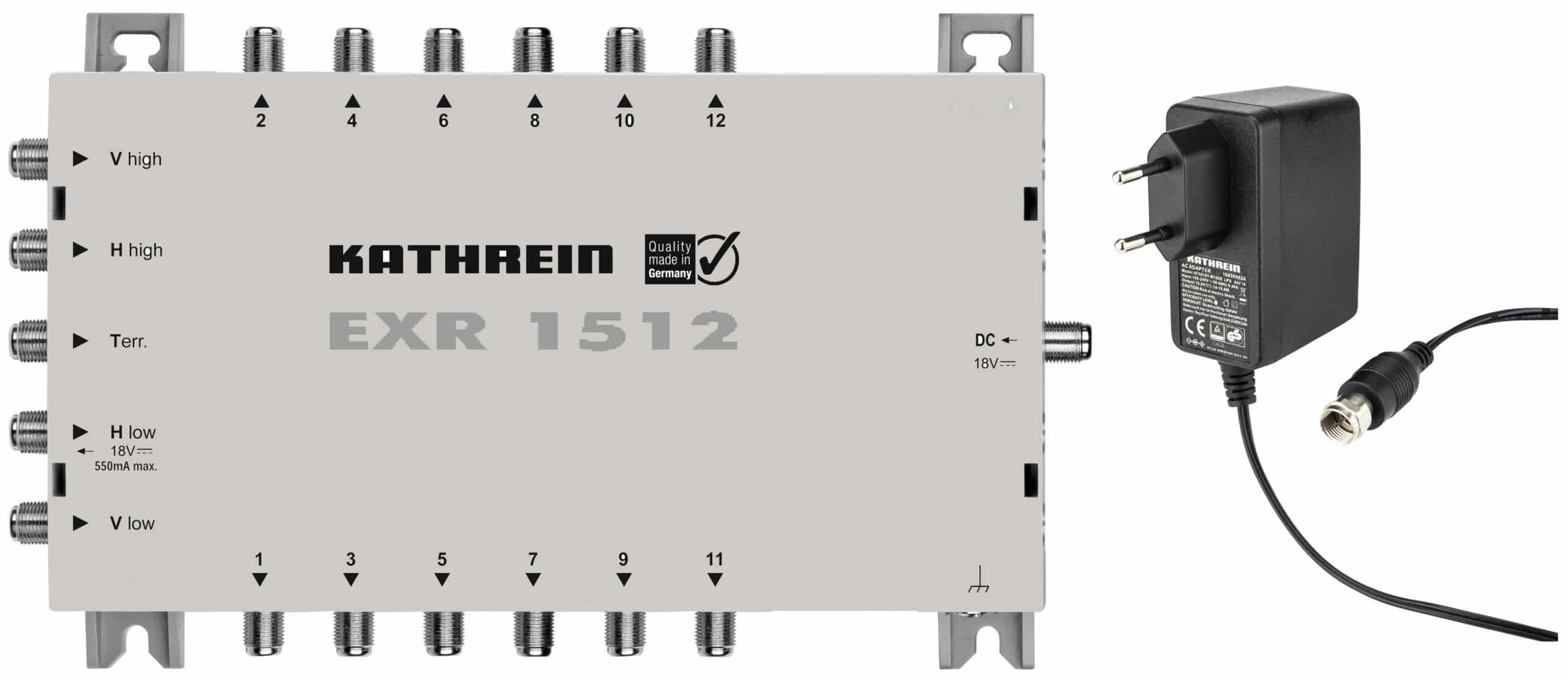

Merkmale: Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 12 Anschlüsse Je Receiver ist nur eine Niederfuhrung notwendig (fur Twin-Receiver zwei Niederfuhrungen) Unabhängige Wahlmoglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt uber das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker fur geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver moglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit uber den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 moglich) Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Fur die Innenmontage

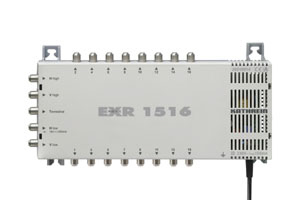

Merkmale: Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 16 Anschlüsse Je Receiver ist nur eine Niederfuhrung notwendig (fur Twin-Receiver zwei Niederfuhrungen) Unabhängige Wahlmoglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt uber das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker fur geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver moglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit uber den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 moglich) Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Fur die Innenmontage

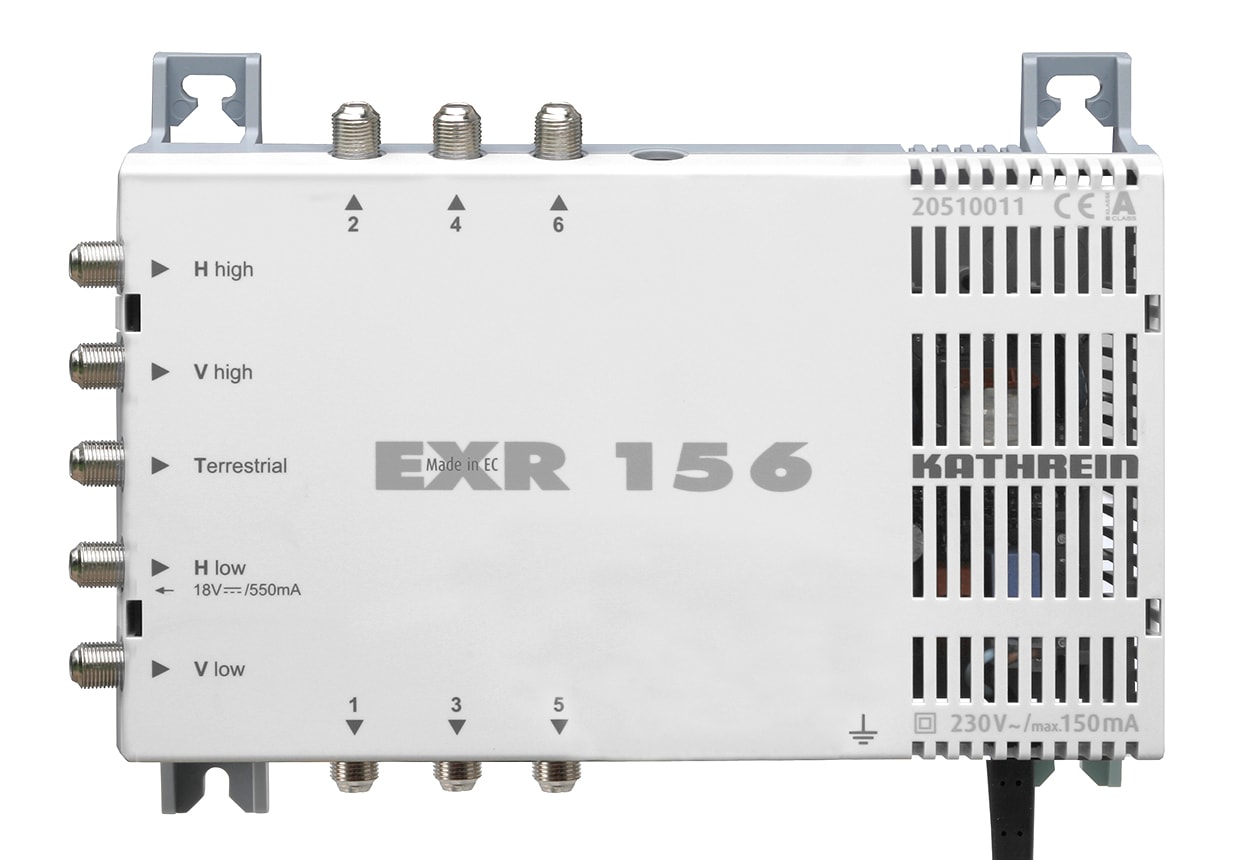

Merkmale: Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 6 Anschlüsse Je Receiver ist nur eine Niederfuhrung notwendig (fur Twin-Receiver zwei Niederfuhrungen) Unabhängige Wahlmoglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt uber das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker fur geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver moglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit uber den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 moglich) Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Fur die Innenmontage

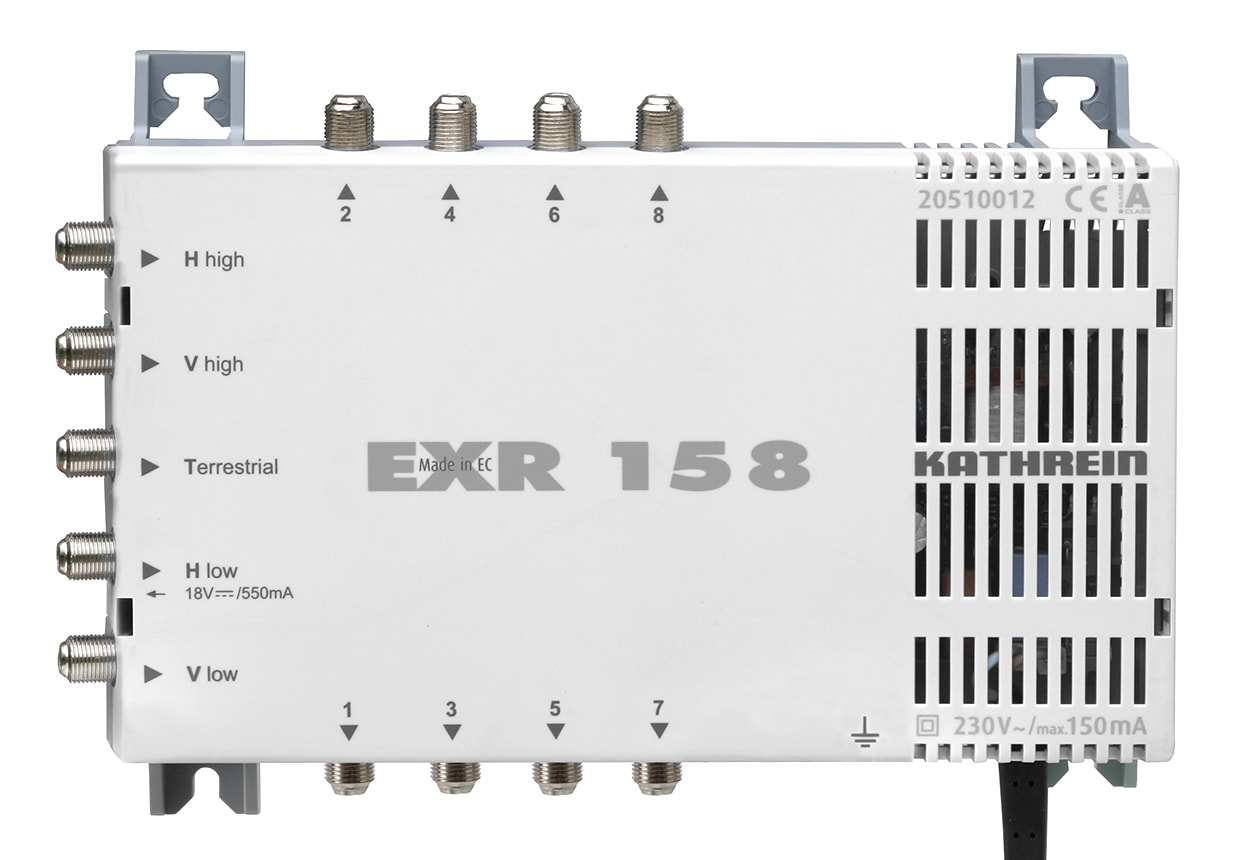

Merkmale: Zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf 8 Anschlüsse Je Receiver ist nur eine Niederfuhrung notwendig (fur Twin-Receiver zwei Niederfuhrungen) Unabhängige Wahlmoglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt uber das Koaxialkabel mit 14/18V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker fur geringe Anschlussdämpfungen im Sat- und terrestrischen Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver moglich Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit uber den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 moglich) Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Fur die Innenmontage

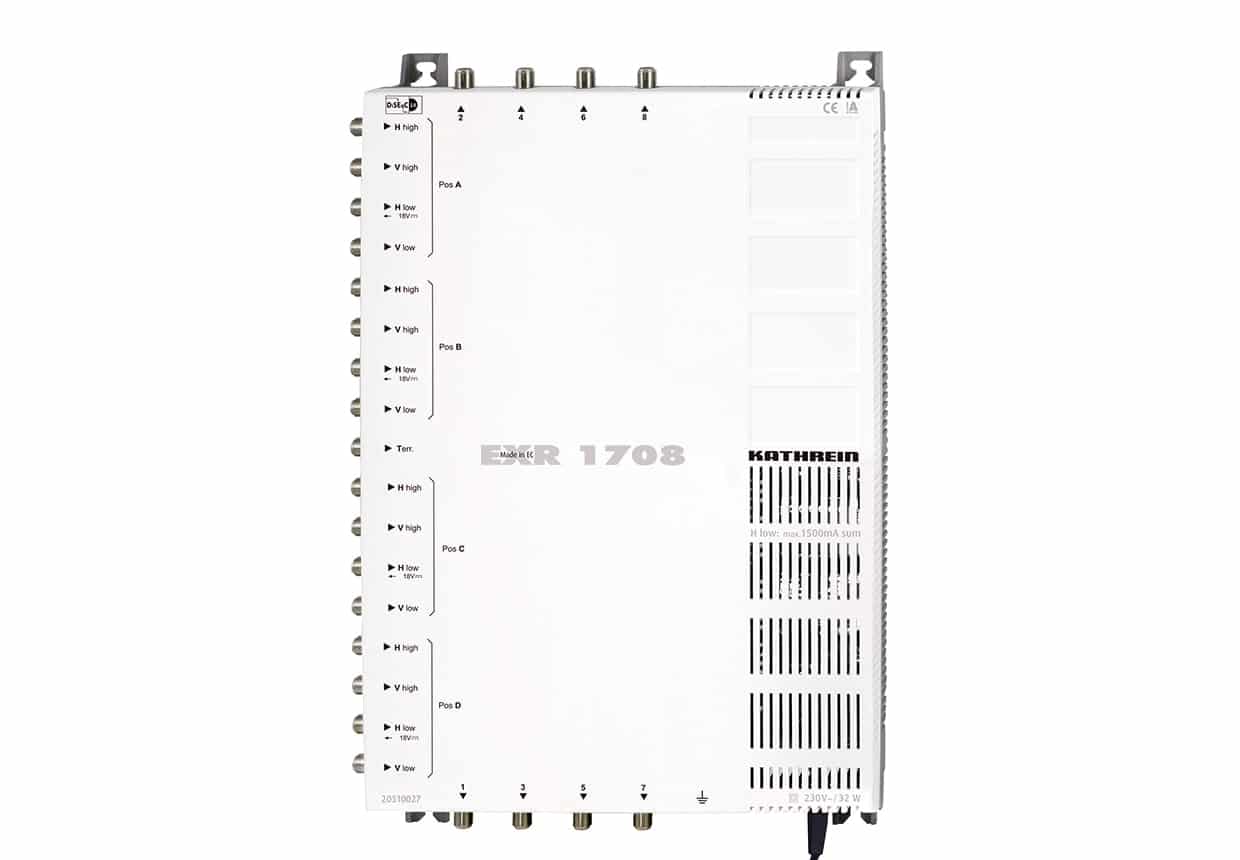

Das Gerät besitzt ein integriertes Netzteil und zeichnet sich durch seine gute Durchlüftungsfunktion aus. ... Es überzeugt durch eine gute Anschlussaufteilung. ... Geringe Dämpfungswerte sowie eine perfekte DiSEqC-Verarbeitung zeichnet den Verteiler im Messteil aus. Die Durchgangsdämpfungen liegen zwischen 0,4 und 0,7 dB. Das Modell kann somit zusätzlich in Verbindung mit schwächeren Satellitenpositionen verwendet werden. Dank des geringen Stromverbrauchs von im Durchschnitt gerade einmal 14 Watt steigen die Nebenkosten bei Benutzung des Gerätes nur wenig. Merkmale: Kaskadierfähiger Multischalter zur Verteilung von 16 Sat-Ebenen und terrestrischer Signale auf viele Receiver Je Receiver ist nur eine Niederfuhrung notwendig (fur Twin-Receiver zwei Niederfuhrungen) Unabhängige Wahlmoglichkeit horizontal/vertikal, low/high Sat-Positionen A/B/C/D von jedem Receiver aus durch DiSEqC-Steuerung Bei Steuerung ohne DiSEqC ist eine Umschaltung horizontal/vertikal, low/high von Sat-Postionen A, mit Tone Burst zusätzlich Sat-Position A/-Position B möglich Integrierter Verstärker für geringe Anschlussdämpfung im Sat-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit uber den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 moglich) Fur die Innenmontage Multischalter für acht Anschlüsse, mit integriertem Netzteil Niedrige Leistungsaufnahme durch hocheffi zientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalterzweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Erweiterungsfähig mit EXR 1718

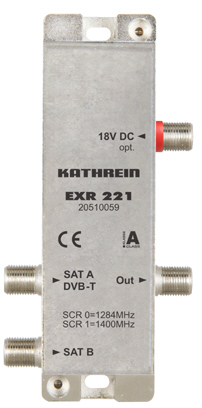

Merkmale Einkabel-Mini-Multischalter zur Verteilung von digitalen Sat-ZF-Signalen (einschließlich HDTV) und terrestrischen Signalen über ein Kabel für einen Twin-Receiver oder zwei Single-Receiver in einem Einfamilien-Haushalt Keine Einschränkung in der Programmvielfalt - es wird das komplette Programmangebot von bis zu zwei Satelliten übertragen Der Einkabel-Mini-Multischalter enthält keine eigene Schaltmatrix. Er wird deshalb an zwei freien Anschlüssen eines Multischalters (z. B. EXR 2908) oder an zwei Anschlüssen eines Twin- oder Quad-Speisesystems (z. B. UAS 585) betrieben Der Einkabel-Mini-Multischalter erzeugt die zur Ansteuerung und Versorgung des angeschlossenen Multischalters oder Speisesystems benötigten 14/18 V und 22 kHz sowie die DiSEqCTM-Befehle, aus der Ausgangsspannung des Receivers Sind alle Receiver ausgeschaltet, benötigt der Einkabel-Mini-Multischalter keinen Strom Für die Transponderwahl sind spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), zur Umsetzung auf die Teilnehmer-Frequenzen im Einkabel-Mini-Multischalter integriert Jedem Receiver ist eine Teilnehmer-Frequenz fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen) Entspricht dem SCR-Einkabel-Standard nach EN 50494, d. h. die angeschlossenen Receiver müssen ebenso dieser Norm entsprechen Der Empfang des terrestrischen Bereiches 5-862 MHz über den Eingang A ist auch bei ausgeschaltetem Sat-Receiver möglich Für den Betrieb eines Speisesystemes mit mehr als 80-mA- oder Multischaltern mit mehr als 2 x 40-mA-Stromaufnahme ist der Anschluss des Steckernetzteiles NCF 18 (nicht im Lieferumfang enthalten) an der mit DC gekennzeichneten Buchse notwendig Für die Innenmontage

Merkmale Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Für die Innenmontage EXR 2508 Multischalter für achtAnschlüsse, mit integriertem Netzteil Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Kaskadierfähig mit EXR 2554/2558   Merkmal Einheit Wert Typ EXR 2508 Bestell-Nr. 20510030 Teilnehmeranschlüsse 8 Eingänge 1 x terr. | 4 x Sat-ZF Frequenzbereiche MHz 5-862 | 950-2150 Durchgangsdämpfung dB - | - Anschlussdämpfung ¹) dB 15 -> 17 | 5 -> 0 Entkopplung horiz./vert. dB - | 25 Entkopplung Teilnehmer dB 40 | 25 Entkopplung Stamm dB - | - Max. Ausgangspegel ²) dBµV - | 110 Steuerung Eingang vert./horiz. V 12-14,5/16-19 Steuerung Low-/High-Band kHz 0/22 Stromaufnahme/Teilnehmer mA 20 Eingangsnennspannung V 230 (47-63 Hz) Zulässiger Eingangsspannungsbereich V 198-253 Eingangsnennleistung bei 0-/150-/800-mA-Last W 1,7/4,7/18 Spannung sekundär ³) V 18 Max. Fernspeisestrom gesamt ³) mA 800 Max. zulässiger Fernspeisestrom pro Stamm mA - Schutzklasse/Schutzart II (schutzisoliert)/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) mm 215 x 148 x 43 Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,65

Merkmale Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Für die Innenmontage EXR 2554 Multischalter 5 auf 4, Durchgang, zur Anlagenerweiterung um jeweils vier Anschlüsse Es können bis zu acht EXR 2554/2558 kaskadiert werden   Technische Daten Merkmal Einheit Wert Typ EXR 2554 Bestell-Nr. 20510037 Teilnehmeranschlüsse 4 Eingänge 1 x terr. | 4 x Sat-ZF Frequenzbereiche MHz 5-862 | 950-2150 Durchgangsdämpfung dB 3,5 | 1,0->2,5 ¹) Anschlussdämpfung ¹) dB 18 -> 20 | 5 -> 0 Entkopplung horiz./vert. dB - | 25 Entkopplung Teilnehmer dB 40 | 25 Entkopplung Stamm dB - | 40 Max. Ausgangspegel ²) dBµV - | 109 Steuerung Eingang vert./horiz. V 12-14,5/16-19 Steuerung Low-/High-Band kHz 0/22 Stromaufnahme/Teilnehmer mA 20 Eingangsnennspannung V - Zulässiger Eingangsspannungsbereich V - Eingangsnennleistung bei 0-/150-/800-mA-Last W - Spannung sekundär ³) V - Max. Fernspeisestrom gesamt ³) mA - Max. zulässiger Fernspeisestrom pro Stamm mA 1000 Schutzklasse/Schutzart -/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) mm 112 x 148 x 43 Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,35

Merkmale Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Für die Innenmontage EXR 2558 Multischalter, Durchgang, zur Anlagenerweiterung um jeweils acht Anschlüsse Es können bis zu acht EXR 2554/2558 kaskadiert werden Technische Daten Merkmal Einheit Wert Typ EXR 2558 Bestell-Nr. 20510031 Teilnehmeranschlüsse 8 Eingänge 1 x terr. | 4 x Sat-ZF Frequenzbereiche MHz 5-862 | 950-2150 Durchgangsdämpfung dB 3,5 | 1,0->2,5 ¹) Anschlussdämpfung ¹) dB 18- > 20 | 5 -> 0 Entkopplung horiz./vert. dB - | 25 Entkopplung Teilnehmer dB 40 | 25 Entkopplung Stamm dB - | 40 Max. Ausgangspegel ²) dBµV - | 109 Steuerung Eingang vert./horiz. V 12-14,5/16-19 Steuerung Low-/High-Band kHz 0/22 Stromaufnahme/Teilnehmer mA 20 Eingangsnennspannung V - Zulässiger Eingangsspannungsbereich V - Eingangsnennleistung bei 0-/150-/800-mA-Last W - Spannung sekundär ³) V - Max. Fernspeisestrom gesamt ³) mA - Max. zulässiger Fernspeisestrom pro Stamm mA 1000 Schutzklasse/Schutzart -/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) mm 160 x 148 x 43 Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,45

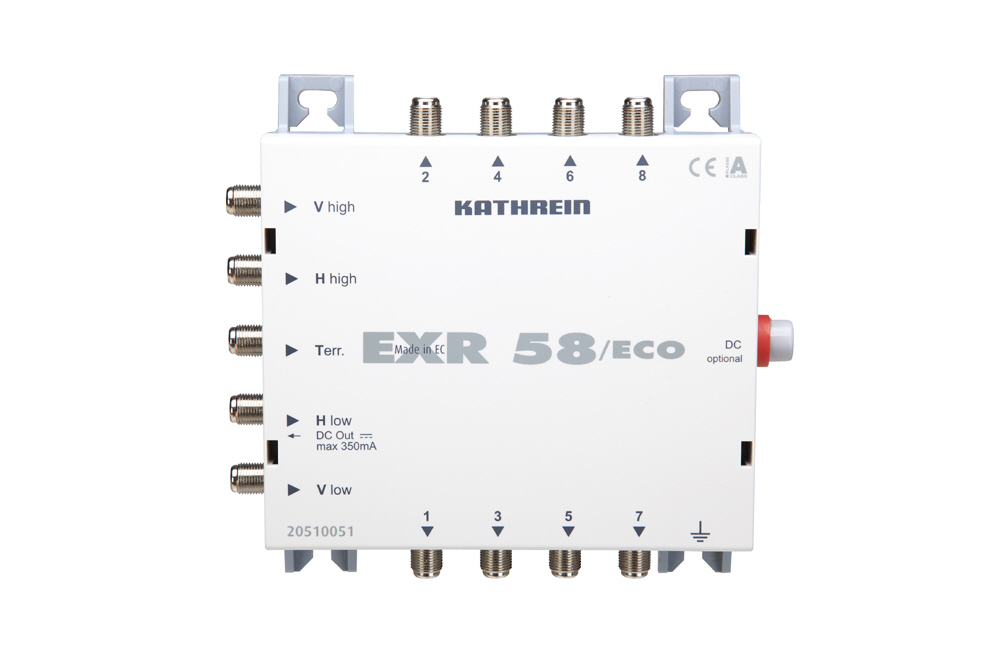

Merkmale Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf acht Anschlüsse Für jeden Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver aus Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz Mit integriertem Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich) Die Versorgung des angeschlossenen LNBs erfolgt durch die Receiver. Sind alle Receiver ausgeschaltet, benötigt die Anlage keinen Strom Um eine Dauerversorgung des LNBs zu ermöglichen (z. B. für Kaskadierung mit Durchschleif-Multischaltern), ist optional der Anschluss des Steckernetzteiles NCF 18 (nicht im Lieferumfang enthalten) an der mit "DC" gekennzeichneten Buchse möglich Für die Innenmontage   Technische Daten Merkmal Einheit Wert Typ EXR 58/ECO Bestell-Nr. 20510051 Teilnehmeranschlüsse 8 Eingänge 1 x terr. | 4 x Sat-ZF Frequenzbereiche MHz 5-862 | 950-2150 Anschlussdämpfung ¹) dB 15->17 | 5->0 Entkopplung horiz./vert. dB - | 25 Entkopplung Teilnehmer dB 40 | 25 Max. Ausgangspegel ²) dBµV - | 111 Steuerung Eingang vert./horiz. V 12-14,5/16-19 Steuerung Low-/High-Band kHz 0/22 Stromaufnahme pro Teilnehmer mA Typ. 25 Max. Fernspeisestrom gesamt ³) mA 350 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) mm 162 x 148 x 43 Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,49 VPE 1 1 EAN 1 4021121487057 ¹) Frequenzabhängige Dämpfung (Preemphase) ²) Nach EN 60728-3, 35-dB-IMA ³) Über Eingang horizontal low

5-fach Überspannungsschutz | 47-2400 MHz | F-Anschlüsse | Fernspeisung max. 20 V DC/0,5 A | zum Schutz gegen transiente Überspannungen Einsatz vor Antennenverteiler und Multischalter (4 x SAT & 1 x terrestrisches Antennensignal) Möglichst nahe am zu schützenden Objekt installieren Reduziert Überspannungen zwischen Innen- und Außenleiter Durchlass für 22-kHz, DiSEqCTM-Signale und rückkanaltauglich Erfüllt Anforderungen gemäß IEC 61643-21+A1+A2 2012/ DIN EN 61643-21 2013/ DIN EN 50083-2 Class A Montage im Gebäude; Zink-Druckgehäuse; Erdungsanschluss am Gehäuse bis 6 mm2; Impedanz: 75 O 5-fach Überspannungsschutz für DVB-S/S2/T/T2/C für digitale und analoge Signale / Überspannungskategorie 2 Technische Daten Typ: KAZ 10 Bestell-Nr.: 2180000001 Vodafone-/KDG-Freigabe: nein Schirmungsklasse: A Übertragungsbereich: 47 – 2400 MHz Durchgangsdämpfung (typ.): = 1,2 dB Nennimpedanz: 75 ? Fernspeisespannung (max.): 20 V Fernspeisestrom (max.): 0,4 A Zul. Umgebungstemperatur: -25 bis +55 °C Anschlüsse: F-Buchsen Schirmungsmaß 5-1000 MHz: =75 dB Rückflussdämpfung Eingang: = 18 dB (f = 40 MHz) -1,5 dB/Oktave Geprüfte Kategorien nach EN 61643-21: B2/C2/C3/D1 Nennableitstrom (8/20) Kategorie C2: Innen-/Außenleiter Blitzstrom (10/350) Kategorie D1; I imp.: Innen-/Außenleiter Schutzpegel bei C3: = 120 V Schutzpegel bei Kategorie C2: = 500 V Ansprechzeit: = 1 ns Abmessungen: 31,5 x 145 x 71,5 mm Verpackungseinheit/Gewicht: 1 (35)/0,22 St./kg

Universal-Quatro-Speisesystem mit 4 Ausgängen Geeignet für die Kathrein Offset-Parabolantennen CAS 06/60, CAS 80, CAS 90 und CAS 120 Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Energiesparend – typ. 1,4 W Leistungsaufnahme Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quatro-LNB Stromversorgung erfolgt über Koaxialkabel Durch den kompakten Aufbau geeignet für Multifeed Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54 Lieferumfang: UAS 684, 4 x F-Stecker, Azimut-/Elevation-Tabelle, Gebrauchsanleitung Lieferumfang UAS 684 4 x F-Stecker Azimut-/Elevation-Tabelle Gebrauchsanleitung Technische Daten Typ: UAS 684 Bestell-Nr.: 201500001 Polarisation: 4 x (2 x horizontal und 2 x vertikal) Eingangsfrequenz: 10,7 – 11,7 GHz | 11,7 – 12,75 GHz Verstärkung: > 50 dB Oszillatorfrequenz (L.O.): 9,750 und 10,60 GHz Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc Systemgüte (G/T): Siehe Offset-Parabolantennen dB/K Geeignet für Sat-Antenne: CAS 06/60 | CAS 80xx | CAS 90xx | CAS 120 Polarisations-Entkopplung: min. 22 dB Leistungsaufnahme LNB: typ. 1,4 W Versorgungsspannung LNB: 9 – 19 V Ausgang/Impedanz: 4 x F-Connector/75 ? Gewicht ca.: 0.8 kg Abmessungen: 235 x 135 x 44 mm Verpackungsmaße: 295 x 185 x 65 mm
