Beim JAL0425WN handelt es sich um einen Kaskaden-Startverstärker für die Verteilung von zwei Satellitensystemen in Breitband-Sat-ZF. Bei der Nutzung von Breitband-Sat-ZF liegen jeweils Low- und Highband zusammen auf einer Leitung, wodurch pro Satellitensystem nur noch zwei Leitungen benötigt werden. Der JAL0425WN ist für den Frequenzbereich von 290 MHz bis 3000 MHz ausgelegt und damit zu allen marktüblichen Breitbandsystemen kompatibel. Er ist somit ideal für die Signalversorgung der a²CSS-Einkabelumsetzer geeignet. Der Verstärker zeichnet sich neben dem sehr breitbandigen und vorentzerrten Frequenzgang durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können. Der Verstärker wird mit dem Netzteil JNT19-2000 ausgeliefert. JAL0425WN Sat-Verstärkung 290 .. 3000 MHz 4 x + 15 .. + 25 dB Max. Ausgangspegel 3 Träger IMA 115 dBµV @ 35 dB Eigenstromaufnahme 19 V 240 mA LNB-Versorgung 18 V / max. 300 mA pro Port Abmessungen 131 x 104 x 34 mm³ Schirmung/EMV CE (EN 60728-2), Klasse A

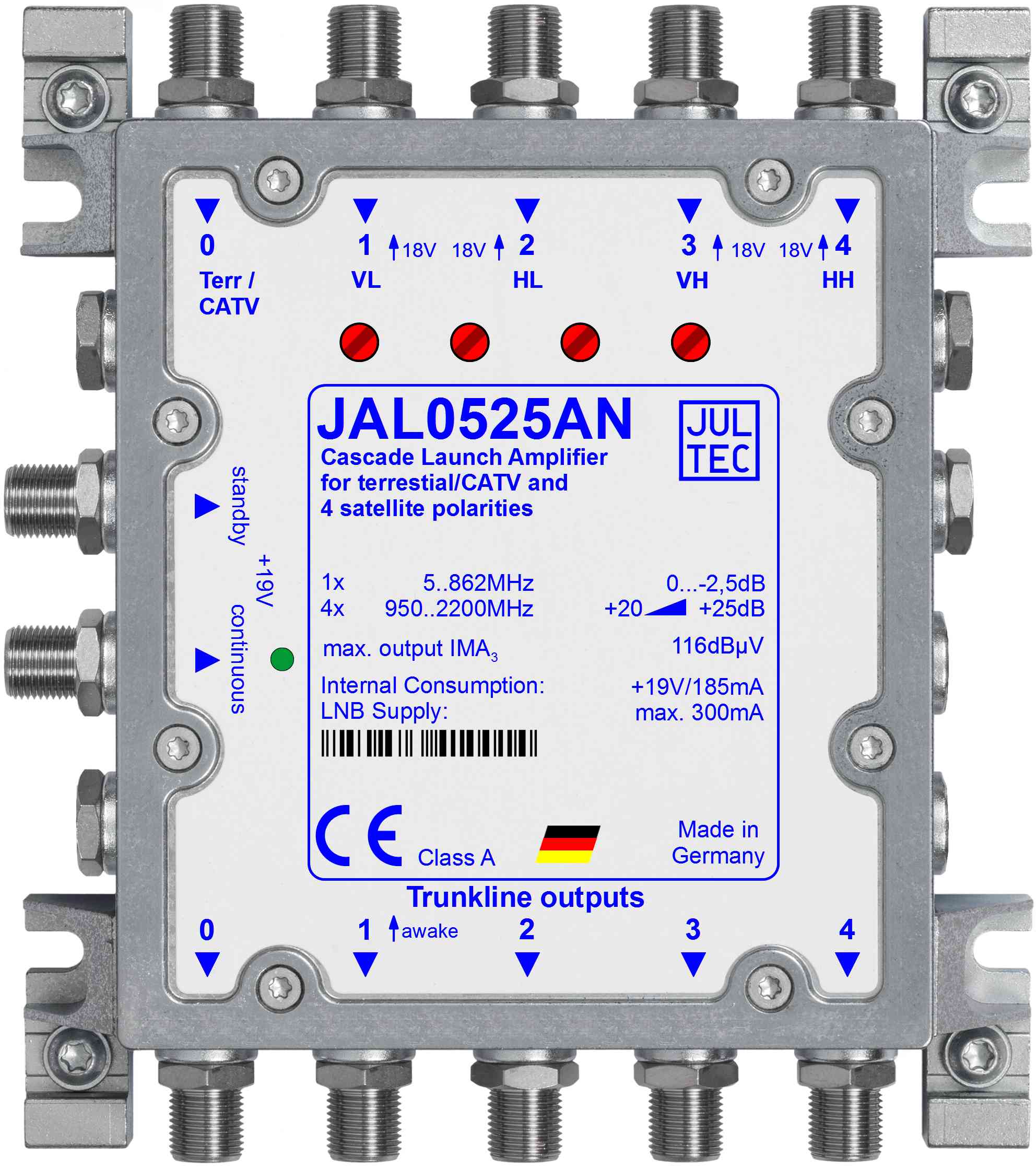

Bei den Geräten JAL0515AN und JAL0525AN handelt es sich um Kaskaden-Startverstärker für die Verteilung von einem Satellitensystem. Diese werden üblicherweise in großen koaxialen Verteilnetzen in Verbindung mit Mehrfachabzweigern und Mehrfachverteilern eingesetzt. Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, sodass hohe Betriebspegel in das Verteilnetz gespeist werden können. Es stehen zwei F-Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert. Der terrestrische Pfad ist passiv, wodurch eine flexible Verwendung für UKW, DAB+, DVB-T/T2 und Kabelfernsehen inklusive Rückweg möglich ist. JAL0515AN JAL0525AN Terrestrik 5 .. 862 MHz (passiv) - 1,0 .. - 2,0 dB - 1,0 .. - 2,5 dB Sat-Verstärkung 950 .. 2200 MHz 4 x + 12 .. + 15 dB 4 x + 20 .. + 25 dB Pegelsteller - 0 .. - 10 dB Max. Ausgangspegel 3 Träger IMA 115 dBµV @ 35 dB 116 dBµV @ 35 dB Eigenstromaufnahme 19 V 70 mA 185 mA LNB-Versorgung 18 V / max. 500 mA Abmessungen 131 x 104 x 34 mm³ 131 x 144 x 34 mm³ Schirmung/EMV CE (EN 60728-2), Klasse A

Bei den Geräten JAL0515AN und JAL0525AN handelt es sich um Kaskaden-Startverstärker für die Verteilung von einem Satellitensystem. Diese werden üblicherweise in großen koaxialen Verteilnetzen in Verbindung mit Mehrfachabzweigern und Mehrfachverteilern eingesetzt. Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, sodass hohe Betriebspegel in das Verteilnetz gespeist werden können. Es stehen zwei F-Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert. Der terrestrische Pfad ist passiv, wodurch eine flexible Verwendung für UKW, DAB+, DVB-T/T2 und Kabelfernsehen inklusive Rückweg möglich ist. JAL0515AN JAL0525AN Terrestrik 5 .. 862 MHz (passiv) - 1,0 .. - 2,0 dB - 1,0 .. - 2,5 dB Sat-Verstärkung 950 .. 2200 MHz 4 x + 12 .. + 15 dB 4 x + 20 .. + 25 dB Pegelsteller - 0 .. - 10 dB Max. Ausgangspegel 3 Träger IMA 115 dBµV @ 35 dB 116 dBµV @ 35 dB Eigenstromaufnahme 19 V 70 mA 185 mA LNB-Versorgung 18 V / max. 500 mA Abmessungen 131 x 104 x 34 mm³ 131 x 144 x 34 mm³ Schirmung/EMV CE (EN 60728-2), Klasse A

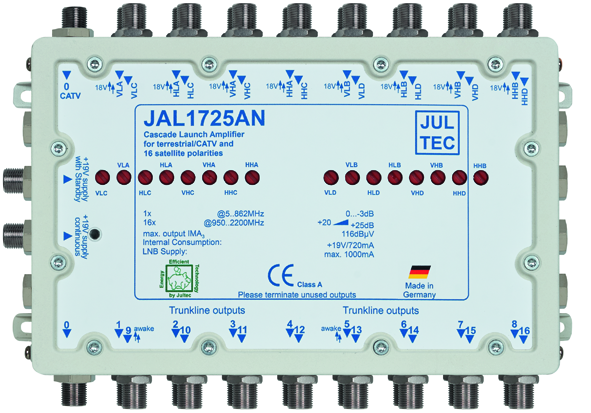

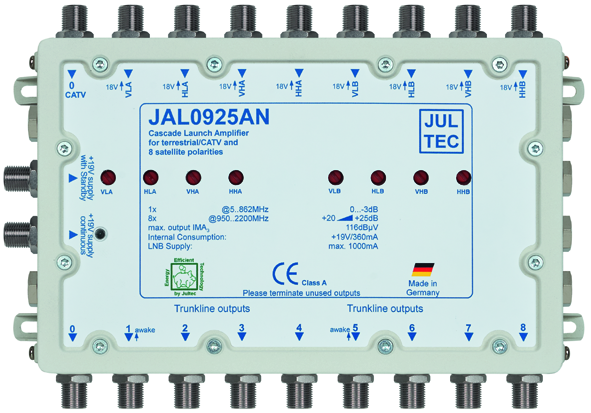

Beim den Geräten JAL0925AN und JAL1725AN handelt es sich um Kaskaden-Startverstärker für die Verteilung von zwei (JAL0925AN) bzw. vier (JAL1725AN) Satellitensystemen. Diese werden üblicherweise in großen koaxialen Verteilnetzen in Verbindung mit Mehrfachabzweigern und Mehrfachverteilern eingesetzt. Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können. Es stehen zwei Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert. Der terrestrische Pfad ist passiv, wodurch eine flexible Verwendung für UKW, DAB+, DVB-T/T2 und Kabelfernsehen inklusive Rückweg möglich ist.   JAL0925AN JAL1725AN Terrestrik 5 .. 862 MHz (passiv) - 1,0 .. - 2,0 dB - 1,0 .. - 2,0 dB Sat-Verstärkung 950 .. 2200 MHz 8 x + 20 .. + 25 dB 16 x + 20 .. + 25 dB Pegelsteller 0 .. - 10 dB 0 .. - 10 dB Max. Ausgangspegel 3 Träger IMA 116 dBµV @ 35 dB 116 dBµV @ 35 dB Eigenstromaufnahme 19 V 360 mA 720 mA LNB-Versorgung 18 V / max. 500 mA pro Sat-System* Abmessungen 211 x 144 x 34 mm³ 211 x 144 x 54 mm³ Schirmung/EMV CE (EN 60728-2), Klasse A

Beim den Geräten JAL0925AN und JAL1725AN handelt es sich um Kaskaden-Startverstärker für die Verteilung von zwei (JAL0925AN) bzw. vier (JAL1725AN) Satellitensystemen. Diese werden üblicherweise in großen koaxialen Verteilnetzen in Verbindung mit Mehrfachabzweigern und Mehrfachverteilern eingesetzt. Die Geräte zeichnen sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus, so dass hohe Betriebspegel in das Verteilnetz gespeist werden können. Es stehen zwei Buchsen für den Anschluss des Netzteils zur Verfügung. Eine Buchse ermöglicht einen Standbybetrieb (Verstärker und LNB-Versorgung werden nur eingeschaltet, wenn tatsächlich ein Empfangsgerät in Betrieb ist), die andere einen Dauerbetrieb. Die Verstärker werden mit dem Netzteil JNT19-2000 ausgeliefert. Der terrestrische Pfad ist passiv, wodurch eine flexible Verwendung für UKW, DAB+, DVB-T/T2 und Kabelfernsehen inklusive Rückweg möglich ist.   JAL0925AN JAL1725AN Terrestrik 5 .. 862 MHz (passiv) - 1,0 .. - 2,0 dB - 1,0 .. - 2,0 dB Sat-Verstärkung 950 .. 2200 MHz 8 x + 20 .. + 25 dB 16 x + 20 .. + 25 dB Pegelsteller 0 .. - 10 dB 0 .. - 10 dB Max. Ausgangspegel 3 Träger IMA 116 dBµV @ 35 dB 116 dBµV @ 35 dB Eigenstromaufnahme 19 V 360 mA 720 mA LNB-Versorgung 18 V / max. 500 mA pro Sat-System* Abmessungen 211 x 144 x 34 mm³ 211 x 144 x 54 mm³ Schirmung/EMV CE (EN 60728-2), Klasse A

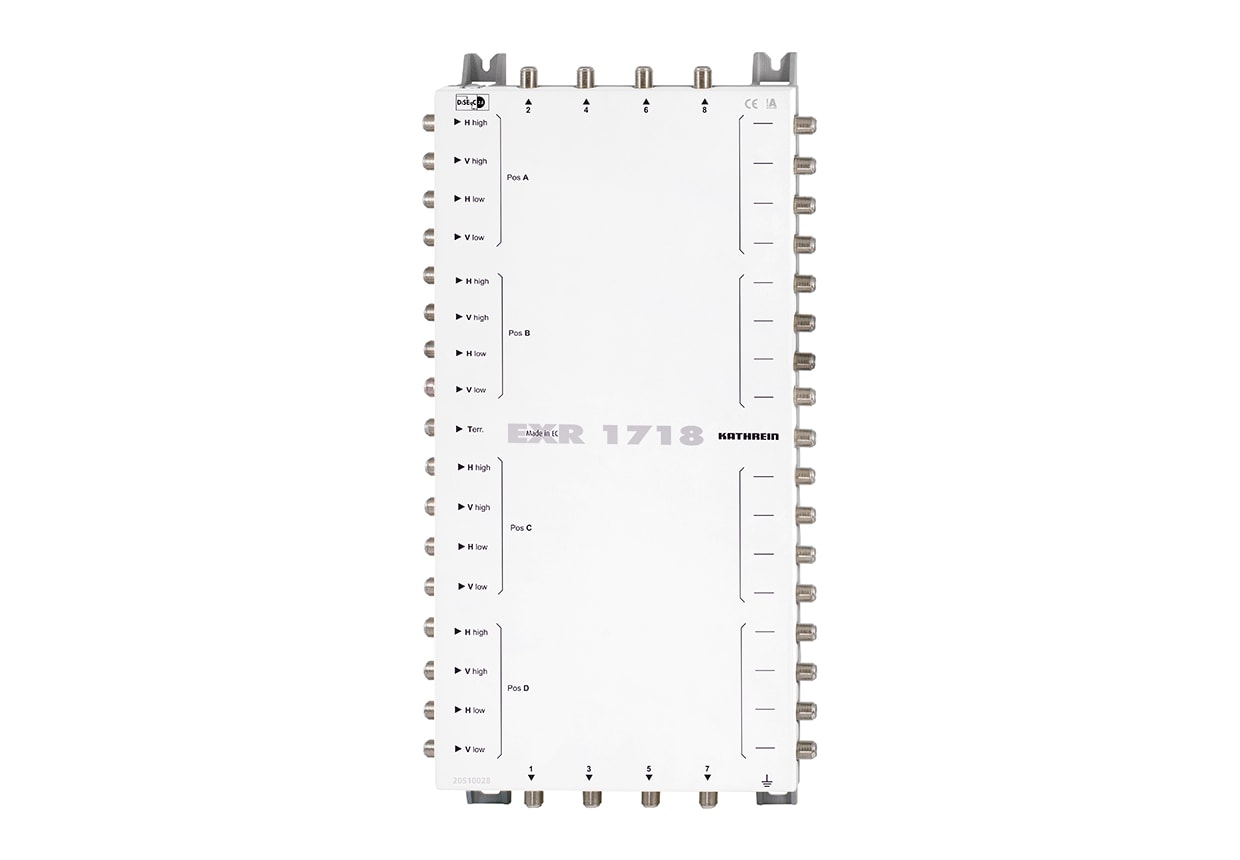

Das Gerät besitzt ein integriertes Netzteil und zeichnet sich durch seine gute Durchlüftungsfunktion aus. ... Es überzeugt durch eine gute Anschlussaufteilung. ... Geringe Dämpfungswerte sowie eine perfekte DiSEqC-Verarbeitung zeichnet den Verteiler im Messteil aus. Die Durchgangsdämpfungen liegen zwischen 0,4 und 0,7 dB. Das Modell kann somit zusätzlich in Verbindung mit schwächeren Satellitenpositionen verwendet werden. Dank des geringen Stromverbrauchs von im Durchschnitt gerade einmal 14 Watt steigen die Nebenkosten bei Benutzung des Gerätes nur wenig. Merkmale: Multischalter Durchgang zur Anlagenerweiterung um jeweils acht Anschlüsse Hohe Kaskadierfähigkeit (bis 40 Anschlüsse) Je Receiver ist nur eine Niederfuhrung notwendig (fur Twin-Receiver zwei Niederfuhrungen) Unabhängige Wahlmoglichkeit horizontal/vertikal, low/high Sat-Positionen A/B/C/D von jedem Receiver aus durch DiSEqC-Steuerung Bei Steuerung ohne DiSEqC ist eine Umschaltung horizontal/vertikal, low/high von Sat-Postionen A, mit Tone Burst zusätzlich Sat-Position A/-Position B möglich Integrierter Verstärker für geringe Anschlussdämpfung im Sat-Bereich Integrierte Preemphase zum Entzerren der Kabeldämpfung Empfangsmöglichkeit des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fur die Innenmontage

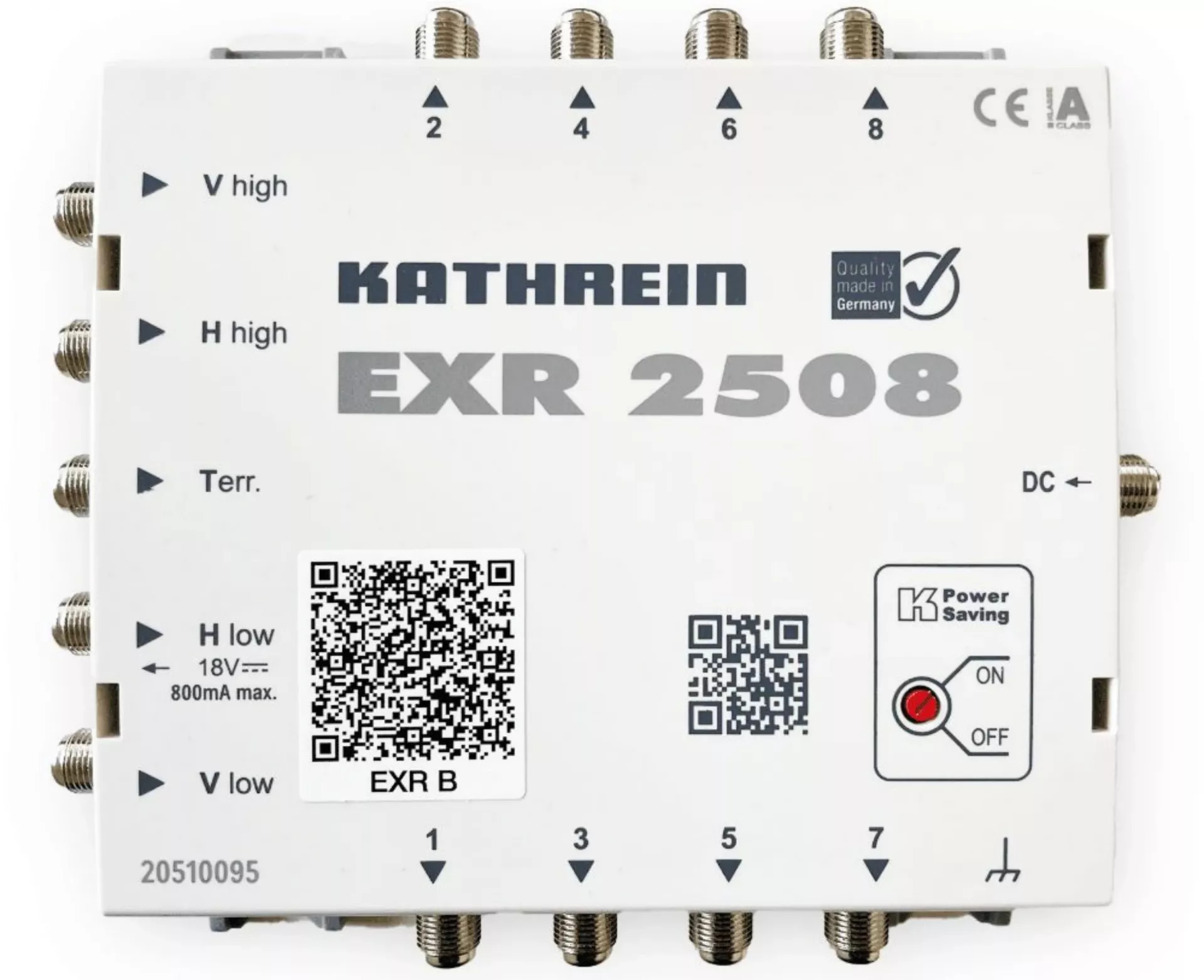

Merkmale Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Für die Innenmontage EXR 2508 Multischalter für achtAnschlüsse, mit integriertem Netzteil Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Kaskadierfähig mit EXR 2554/2558   Merkmal Einheit Wert Typ EXR 2508 Bestell-Nr. 20510030 Teilnehmeranschlüsse 8 Eingänge 1 x terr. | 4 x Sat-ZF Frequenzbereiche MHz 5-862 | 950-2150 Durchgangsdämpfung dB - | - Anschlussdämpfung ¹) dB 15 -> 17 | 5 -> 0 Entkopplung horiz./vert. dB - | 25 Entkopplung Teilnehmer dB 40 | 25 Entkopplung Stamm dB - | - Max. Ausgangspegel ²) dBµV - | 110 Steuerung Eingang vert./horiz. V 12-14,5/16-19 Steuerung Low-/High-Band kHz 0/22 Stromaufnahme/Teilnehmer mA 20 Eingangsnennspannung V 230 (47-63 Hz) Zulässiger Eingangsspannungsbereich V 198-253 Eingangsnennleistung bei 0-/150-/800-mA-Last W 1,7/4,7/18 Spannung sekundär ³) V 18 Max. Fernspeisestrom gesamt ³) mA 800 Max. zulässiger Fernspeisestrom pro Stamm mA - Schutzklasse/Schutzart II (schutzisoliert)/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) mm 215 x 148 x 43 Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,65

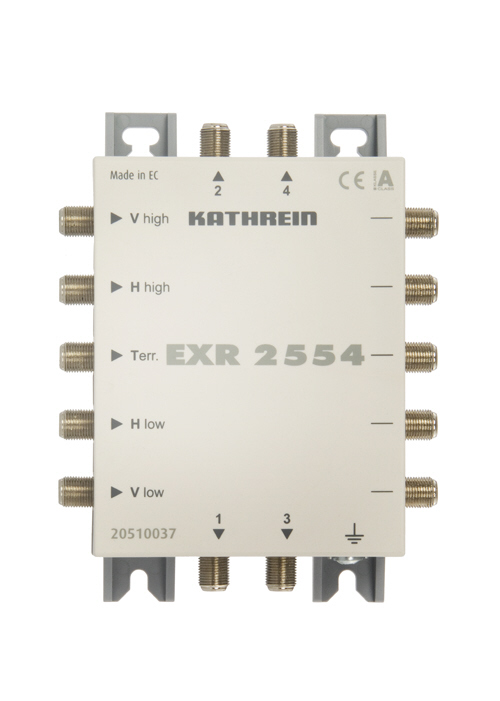

Merkmale Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Für die Innenmontage EXR 2554 Multischalter 5 auf 4, Durchgang, zur Anlagenerweiterung um jeweils vier Anschlüsse Es können bis zu acht EXR 2554/2558 kaskadiert werden   Technische Daten Merkmal Einheit Wert Typ EXR 2554 Bestell-Nr. 20510037 Teilnehmeranschlüsse 4 Eingänge 1 x terr. | 4 x Sat-ZF Frequenzbereiche MHz 5-862 | 950-2150 Durchgangsdämpfung dB 3,5 | 1,0->2,5 ¹) Anschlussdämpfung ¹) dB 18 -> 20 | 5 -> 0 Entkopplung horiz./vert. dB - | 25 Entkopplung Teilnehmer dB 40 | 25 Entkopplung Stamm dB - | 40 Max. Ausgangspegel ²) dBµV - | 109 Steuerung Eingang vert./horiz. V 12-14,5/16-19 Steuerung Low-/High-Band kHz 0/22 Stromaufnahme/Teilnehmer mA 20 Eingangsnennspannung V - Zulässiger Eingangsspannungsbereich V - Eingangsnennleistung bei 0-/150-/800-mA-Last W - Spannung sekundär ³) V - Max. Fernspeisestrom gesamt ³) mA - Max. zulässiger Fernspeisestrom pro Stamm mA 1000 Schutzklasse/Schutzart -/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) mm 112 x 148 x 43 Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,35

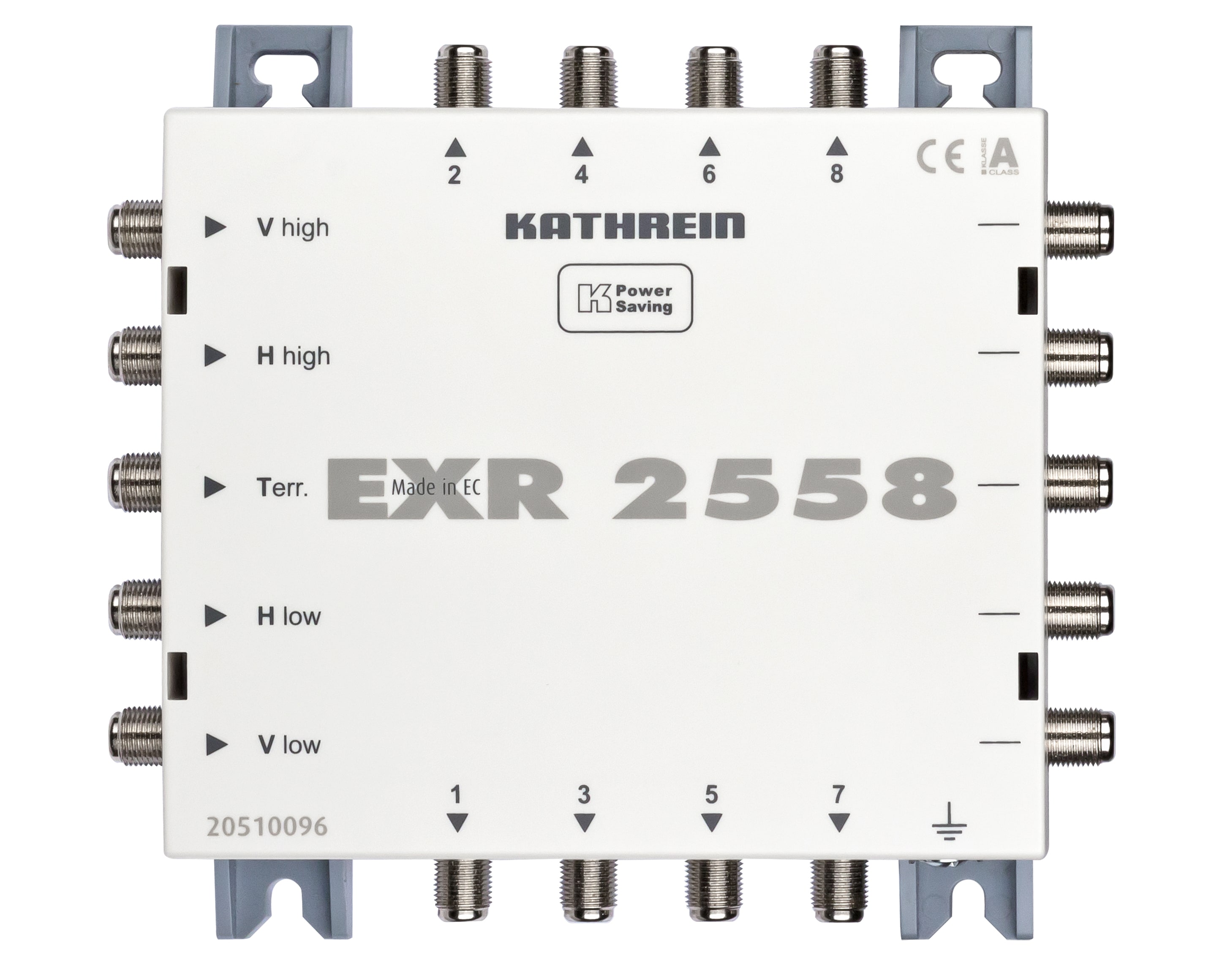

Merkmale Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Für die Innenmontage EXR 2558 Multischalter, Durchgang, zur Anlagenerweiterung um jeweils acht Anschlüsse Es können bis zu acht EXR 2554/2558 kaskadiert werden Technische Daten Merkmal Einheit Wert Typ EXR 2558 Bestell-Nr. 20510031 Teilnehmeranschlüsse 8 Eingänge 1 x terr. | 4 x Sat-ZF Frequenzbereiche MHz 5-862 | 950-2150 Durchgangsdämpfung dB 3,5 | 1,0->2,5 ¹) Anschlussdämpfung ¹) dB 18- > 20 | 5 -> 0 Entkopplung horiz./vert. dB - | 25 Entkopplung Teilnehmer dB 40 | 25 Entkopplung Stamm dB - | 40 Max. Ausgangspegel ²) dBµV - | 109 Steuerung Eingang vert./horiz. V 12-14,5/16-19 Steuerung Low-/High-Band kHz 0/22 Stromaufnahme/Teilnehmer mA 20 Eingangsnennspannung V - Zulässiger Eingangsspannungsbereich V - Eingangsnennleistung bei 0-/150-/800-mA-Last W - Spannung sekundär ³) V - Max. Fernspeisestrom gesamt ³) mA - Max. zulässiger Fernspeisestrom pro Stamm mA 1000 Schutzklasse/Schutzart -/IP 30 Zulässige Umgebungstemperatur °C -20 bis +55 Anschlüsse F-Connectoren Abmessungen (B x H x T) mm 160 x 148 x 43 Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,45

Anhand unseres Messdiagramms wird klar, dass Kathrein Qualität verbaut hat. Mit Dämpfungswerten unter 0,5 dB kann sich der Schalter sehen lassen. Auch die DiSEqCTM-Steuerung bereitet dem Südbayern keine Probleme. Zuverlässig schaltet der Multiswitch zwischen den Eingängen hin und her. Merkmale: Multischalter Durchgang zur Anlagenerweiterung um jeweils acht Anschlüsse Hohe Kaskadierfähigkeit (bis 40 Anschlüsse) Multischalter für acht Anschlüsse, mit integriertem Netzteil Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept (jeder einzelne Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und mit dem Ausschalten des Receivers abgeschaltet) Je Receiver ist nur eine Niederfuhrung notwendig (fur Twin-Receiver zwei Niederfuhrungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high, Sat-Position A/-Position B von jedem Receiver aus durch DiSEqC-Steuerung Bei Steuerung ohne DiSEqC ist eine Umschaltung horizontal/vertikal, low/high von Sat-Position A, mit Tone Burst zusätzlich Sat-Position A/-Position B möglich Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver moglich Terrestrischer Bereich: 5-862 MHz, passiv Hohe Entkopplung zwischen den Ausgängen LNB-Fernspeisemöglichkeit uber den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 moglich) Fur die Innenmontage
