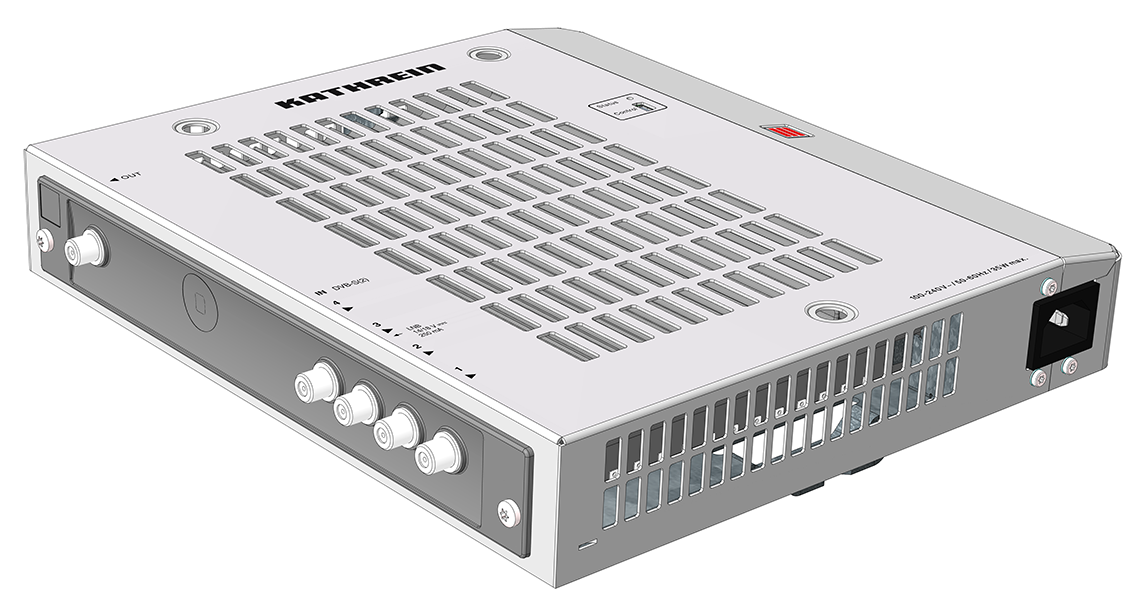

Besondere Ausstatttungsmerkmale Stand-alone-Kopfstelle mit integriertem Netzteil Wandelt 8 QPSK-/8PSK-modulierte DVB-S2-Signale in acht QAM-modulierte DVB-C-Ausgangssignale Herausragende Daten durch Direktumsetzung als FPGA-Lösung Hohe Energieeffizienz, Leistungsaufnahme: Typ. 28 W Vier Sat-ZF-Eingänge A/B/C/D konfigurierbar Alle Übertragungs-Parameter sind einstellbar mit der Management-Software USW 800 Lüfterloses Design zur Wandmontage (keine Geräuschentwicklung) Zur Änderung der Standard-Konfiguration wird zusätzlich USB-A-Stecker/Mini-USB-Kabel benötigt (nicht im Lieferumfang enthalten) MPEG-Transportstrom-Prozessor: - Zur Einstellung einer konstanten Ausgangs-Datenrate (Stuffing) mit PCR-Korrektur - Mit Programm-Filter zum Ausblenden einzelner TV- und Radio-Programme Technische Daten Typ: UFO 80 Bestell-Nr.: 2060000006 Eingänge: ----------------------------------------------------- Sat-ZF-Eingang: 4 x F-Connector, 75 ? DVB-S Frequenzbereich: 950-2150 MHz Entkopplung: Min. 25 dB Rückflussdämpfung Eingänge: Typ. 10 dB DiSEqC™1.0: Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D) Umschaltung Ebenen: 14/18, 0/22 V/kHz Fernspeisestrom: Max 100 (an F-Buchsen Nr. 1, 2, 4) mA Fernspeisestrom für LNB: Max. 250 (an F-Buchse Nr. 3) mA Frontend: ----------------------------------------------------- DVB-S/-S2: 8 x Frequenzraster: 1 (950-2150 MHz) MHz Eingangspegelbereich: 60-110 dBµV Zulässige Pegeldifferenz: 12 dB DVB-S Demodulation: ----------------------------------------------------- DVB-S Standard: EN 300 421 DVB-S Eingangssymbolrate QPSK: 2-45 MS/s DVB-S Code-Rate (Viterbi): 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 DVB-S Roll off: 35 % DVB-S AFC-Regelbereich: ± 3 (Symbolrate < 10 Ms/s) ± 5 (Symbolrate > 10 Ms/s) (950-2150) MHz DVB-S2 Demodulation: ----------------------------------------------------- DVB-S2 Standard: EN 302 307 DVB-S2 Eingangssymbolrate QPSK: 1-34 MS/s DVB-S2 Code-Rate (LDPC) QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 Eingangssymbolrate 8PSK: 1-31,5 MS/s DVB-S2 Code-Rate (LDPC) 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 DVB-S2 Roll off: 20/25/35 % MPEG-TS-Prozessor: ---------------------------------------------------- Programmfilter/PID-Filter: ?/? PSI-/SI-Bearbeitung: PCR-Korrektur Stuffing: Automatisch QAM-Modulator: ---------------------------------------------------- Modulator Ausgangskanäle: 8 x DVB-C (J.83A) Modulator Konstellation: 16, 32, 64, 128, 256 QAM Modulator Symbolrate: 1,5-7,15 MS/s Modulator Roll off: 15 % HF-Ausgang: ---------------------------------------------------- HF-Ausgang DVB-C-Ausgang: 1 x F-Connector, 75 ? HF-Ausgang Frequenzbereich: 47-1006 (Feinabgleich in 125-kHz-Schritten) MHz HF-Ausgang Frequenzbereich (Kanalliste): 47-86/110-862 (Einstellung über Kanalliste) MHz HF-Ausgang Rückflussdämpfung: 14 (47 MHz) -1,5 dB/Okt. dB HF-Ausgang Pegel: 97 dBµV HF-Ausgang Einstellbereich Pegel: -20 (in 0,5-dB-Stufen) dB HF-Ausgang Pegelstabilität: Typ. ± 0,75 dB HF-Ausgang Frequenzstabilität: 35 ppm HF-Ausgang MER: Typ. = 45 dB HF-Ausgang Schulterdämpfung: = 60 (bei Normpegel) dB HF-Ausgang Nebenaussendungen: = 60 dB Systemdaten: ---------------------------------------------------- Leistungsaufnahme: Typ. 28 W Temperaturbereich: 0 bis +40 °C Netzspannung: 230 ± 10% V Abmessungen (B x H x T): 288 x 275 x 60 mm Gewicht: 3,0 kg

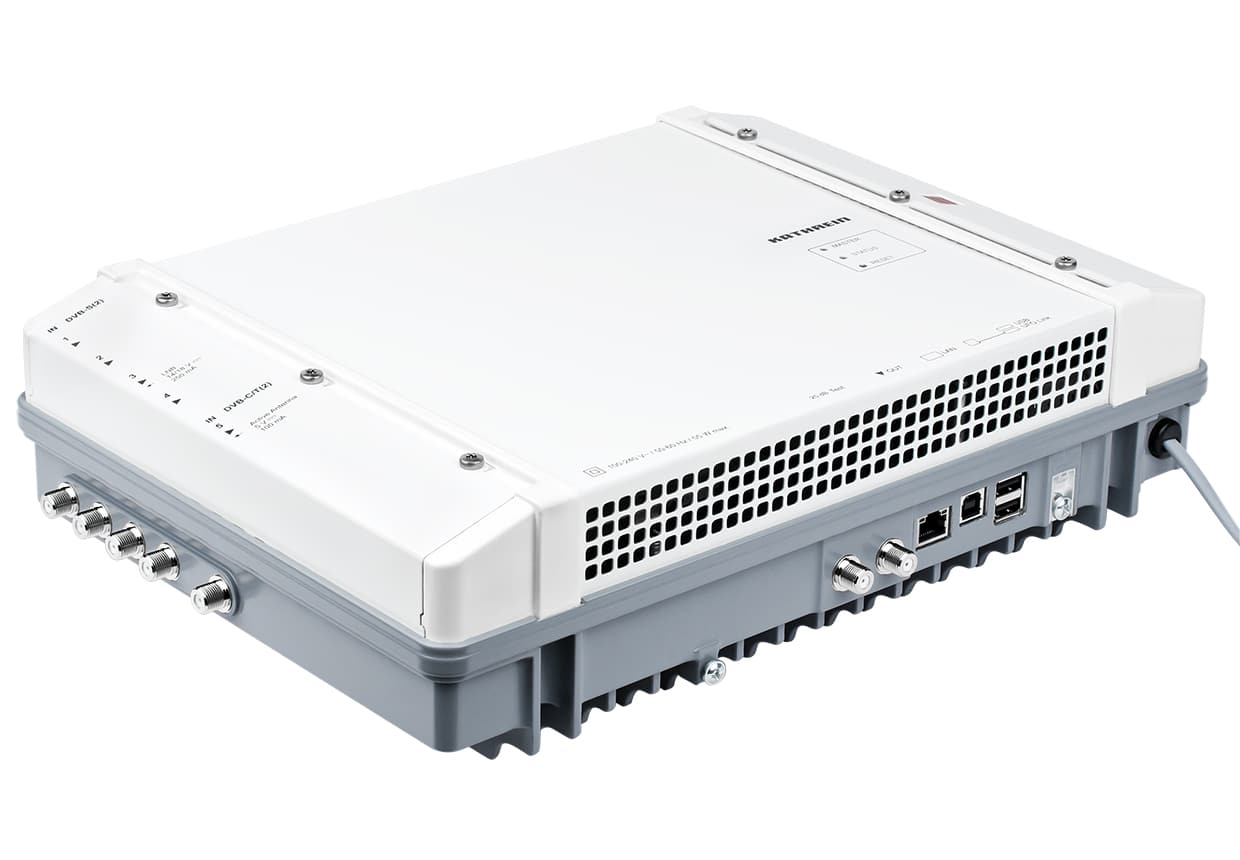

Beschreibung: UFOmini Kopfstelle, 8fach-DVB-S/-S2/-S2X/-T/-T2/-C-Frontend, DiSEqC™ 1.0, TS-Prozessor, Backend 10 x DVB-C, QAM-Modulator, programmierbar mit Management-Software USW 800 Stand alone-Kopfstelle mit 8fach-Frontend DVB-S/-S2/-S2X/-T/-T2/-C und 10 DVB-C-konformen Ausgangskanälen (flexibel einstellbar) 10 Ausgangskanäle in DVB-C Hohe Energieeffizienz Vier Sat-ZF-Eingänge mit DiSEqC™1.0-Funktionalität für SAT-Multischalter sowie ein Terr.-/Kabel-Eingang flexibel auf 8 Multistandard-Frontends verteilbar Alle Übertragungs-Parameter sind mit der Management-Software USW 800 einstellbar Fernwartung und -konfiguration Übertragung von gespeicherten Konfigurationen und Programmlisten in weitere Anlagen Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilter-Funktionalität, NIT, LCN Wartungsfrei und geräuschlos durch lüfterfreies Gerätedesign Kaskadierung mittels UFO-Link möglich Herausragende Ausgangswerte durch Direktumsetzung als FPGA-Lösung

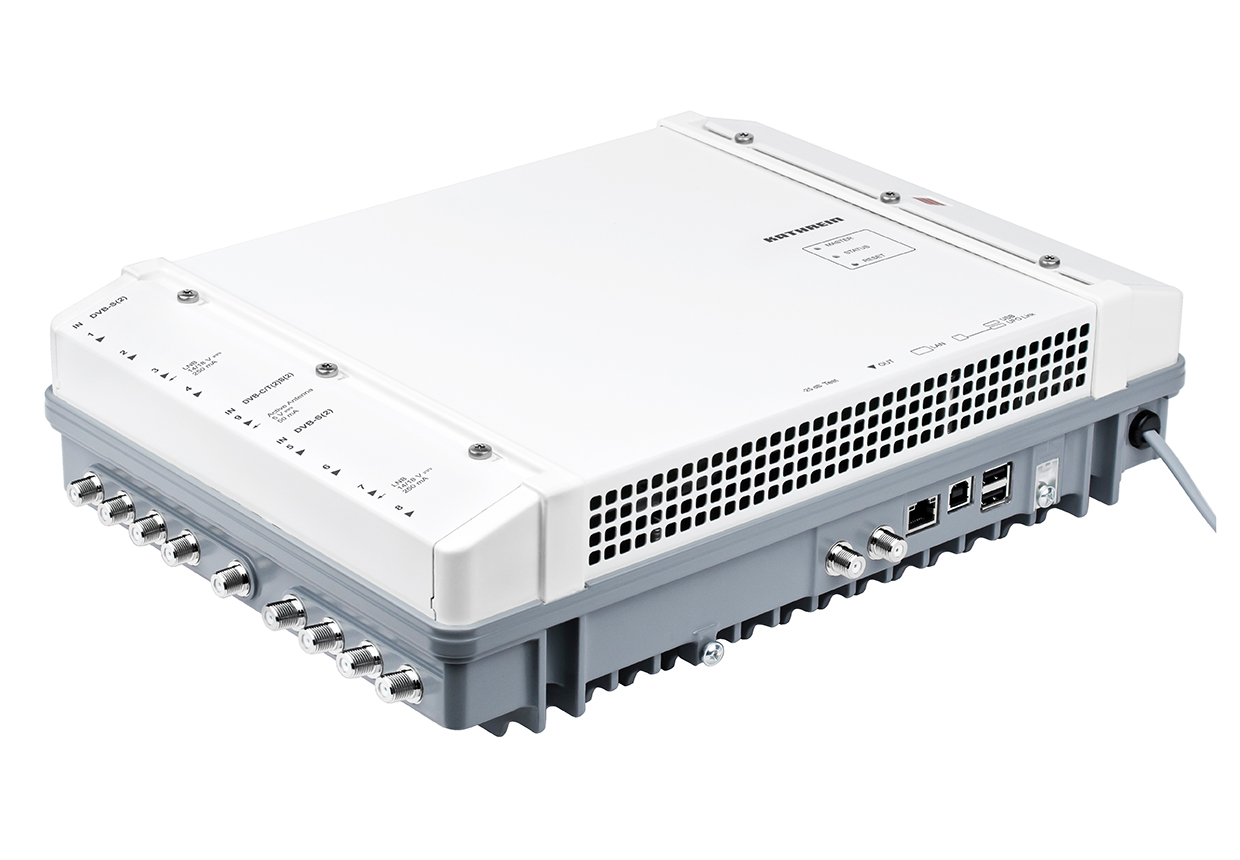

UFOmini Kopfstelle 18fach, Eingang: 8 x Sat ZF mit DiSEqC 1.0 und 1 x Multifrontend DVB-S/S2, DVB-T/T2, DVB-C; Frontend: 16fach-DVB-S/S2 und 2fach-Multi-DVB-S/S2, DVB-T/T2, DVB-C; Backend: 18 x DVB-C; TS-Proz., QAM-Modulator; Prog. über USW 800 Besondere Ausstattungsmerkmale: Stand alone-Kopfstelle mit 16fach-Frontend DVB-S(2) und 2fach Multistandard Frontend DVB-T(2)/-C und 18 DVB-C-konformen Ausgangskanälen (flexibel einstellbar) 18 Ausgangskanäle in DVB-C Hohe Energieeffizienz Acht Sat-ZF-Eingänge mit DiSEqC™1.0-Funktionalität für SAT-Multischalter sowie ein Terr.-/Kabel-Eingang flexibel auf 2 Multistandard-Frontends verteilbar Alle Übertragungs-Parameter sind mit der Management-Software USW 800 einstellbar Fernwartung und -konfiguration Übertragung von gespeicherten Konfigurationen und Programmlisten in weitere Anlagen Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilter-Funktionalität, NIT, LCN Wartungsfrei und geräuschlos durch lüfterfreies Gerätedesign 4-fach-Kaskadierung mittels UFO-Link möglich Herausragende Ausgangswerte durch Direktumsetzung als FPGA-Lösung Technische Daten: Typ: UFO 87-18 Bestell-Nr.: 2060000003 Eingänge: ----------------------------------------------------- Sat-ZF-Eingang: 8 x F-Connector, 75 ? Sat-ZF/Terr./Kabel-Eingang: 1 x F-Connector, 75 ? DVB-S Frequenzbereich: 950-2150 MHz Entkopplung: > 25 dB Rückflussdämpfung Eingänge: Typ. 10 dB DiSEqC™1.0: Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D) Umschaltung Ebenen: 14/18, 0/22 V/kHz Fernspeisestrom für LNB: Max. 250 (an F-Buchse Nr. 3 und 7), max. 100 (an F-Buchse Nr. 1, 2, 4, 5, 6, 8) mA Fernspeisestrom für aktive Antenne (5V): 50 (an F-Buchse Nr. 9) mA Frontend: ----------------------------------------------------- DVB-S/-S2: 16 x DVB-S/-S2/-T/-T2/-C: 2 x Frequenzraster: 1 MHz Eingangspegelbereich: 60-100 dBµV Zulässige Pegeldifferenz: 20 dB DVB-S Demodulation: ----------------------------------------------------- DVB-S Standard: EN 300 421 DVB-S Eingangssymbolrate QPSK: 1-45 MS/s DVB-S Code-Rate (Viterbi): 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S Roll off: 20/25/35 % DVB-S AFC-Regelbereich: ± 5 MHz DVB-S2 Demodulation: ----------------------------------------------------- DVB-S2 Standard: EN 302 307, TR 102-376 DVB-S2 Eingangssymbolrate QPSK: 1-45 MS/s DVB-S2 Code-Rate (LDPC) QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 Eingangssymbolrate 8PSK: 1-45 MS/s DVB-S2 Code-Rate (LDPC) 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 DVB-S2 Roll off: 20/25/35 % DVB-T (COFDM) Demodulation: ----------------------------------------------------- DVB-T Standard: EN 300744, NorDig Unified 2.2.1, D-Book 7.0, Supports all C.R, G.I, LP and HP streams DVB-T Frequenzbereich: 42-870 MHz DVB-T Guardintervall: 1/4, 1/8, 1/16, 1/32 DVB-T FEC: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-T FFT-Mode: 2k, 8k DVB-T Bandbreite: 6/7/8 MHz DVB-T Konstellation: QPSK, 16 QAM, 64 QAM DVB-T2 (COFDM) Demodulation: ----------------------------------------------------- DVB-T2 Standard: EN 302755-V1.31, DVB-T2 Lite compliant, Single and multiple PLP-Support, NorDig Unified 2.2.1, D-Book 7.0 DVB-T2 Guardintervall: 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 DVB-T2 FEC: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 DVB-T2 FFT-Mode: 1k, 2k, 4k, 8k, 16k, 32k DVB-T2 Bandbreite: 1,7/5/6/7/8 MHz DVB-T2 Konstellation: QPSK, 16 QAM, 64 QAM, 256 QAM DVB-C Demodulation: ----------------------------------------------------- DVB-C Standard: EN 300 429/ITU J.83 Annex A/C DVB-C Frequenzbereich: 47-862 MHz DVB-C Eingangssymbolrate: 1-7,2 MHz DVB-C Konstellation: 4/16/32/64/128/256 QAM Programmfilter: ? PSI-/SI-Bearbeitung: Cable-NIT, LCN, PCR-Korrektur, CAT LCN-Daten: NorDig Descriptor V1 Stuffing: Automatisch Modulator: ----------------------------------------------------- Modulator Ausgangskanäle: 18 x DVB-C (J.83A) Modulator Konstellation: 16/32/64/128/256 QAM Modulator Symbolrate: 2,25-7,25 MS/s Modulator Roll off: 15 % HF-Ausgang Anschluss: 1 x F-Connector, 75 ? HF-Ausgang Frequenzbereich: 47-1006 (Feinabgleich in 125-kHz-Schritten) MHz HF-Ausgang Frequenzbereich (Kanalliste): 47-86/110-862 (Einstellung über Kanalliste) MHz HF-Ausgang Rückflussdämpfung: 14 (47 MHz) -1,5 dB/Okt. dB HF-Ausgang Pegel: 107 dBµV HF-Ausgang Einstellbereich Pegel: -20 (in 0,5-dB-Stufen) dB HF-Ausgang Pegelstabilität: Typ. ± 0,5 dB HF-Ausgang Frequenzstabilität: 35 ppm HF-Ausgang MER: Typ. = 45 dB HF-Ausgang Schulterdämpfung: = 60 (bei Normpegel) dB HF-Ausgang Nebenaussendungen: = 60 dB Testausgang: ----------------------------------------------------- Testbuchse: 1 x F-Connector, 75 O Pegel relativ zum Ausgang: 25 dB Leistungsaufnahme: 32-35 *) W Temperaturbereich: 0 bis +45 °C Netzspannung: 100-240 V Schutzabschaltung: > 70 °C Abmessungen (B x H x T): 350 x 97 x 244 mm Gewicht: Ca. 4 kg *) Die Leistungsaufnahme ist abhängig von der Eingangs- und Ausgangskonfiguration (Angaben ohne LNB-Versorgung bzw Fernspeisung für Aktivantennen)

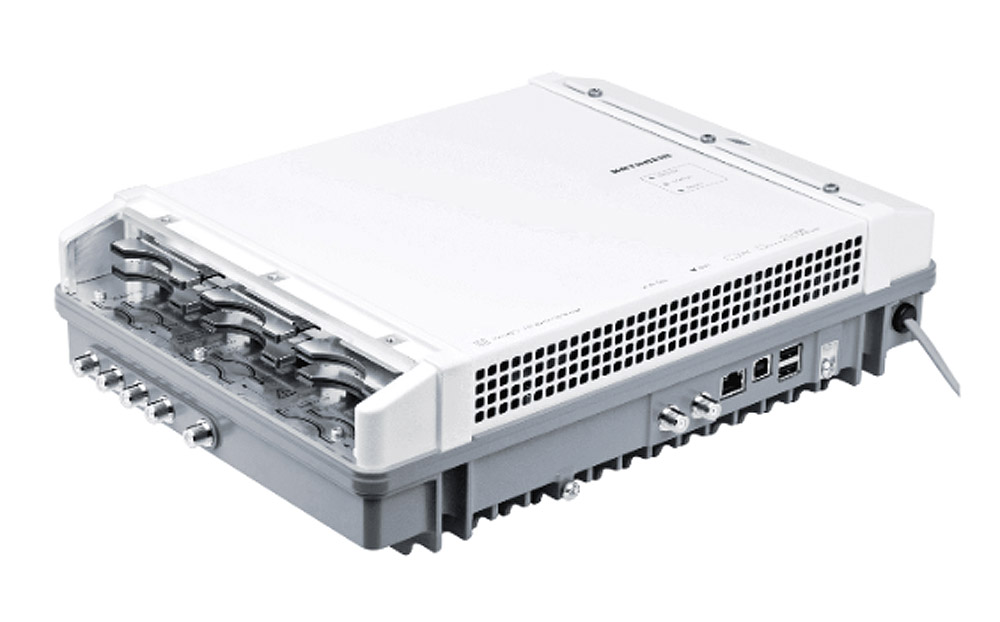

Die Kopfstellenfamilie UFOmini ermöglicht einen kombinierten Empfang von DVB-S(2)/-T(2)/-(C) mittels modernster Triple-Tuner Technologie. Die Stand-alone-Kopfstelle im kompakten Design bietet zusätzlich eine flexible 6fach-Entschlüsselungsmöglichkeit(CI) und acht flexibel einstellbare Ausgangskanäle in DVB-C oder DVB-T. Stand-Alone Kopfstelle mit 8fach-Multistandard-Frontend DVB-S(2)/-T(2)/-C, 6fach-Entschlüsselung (CI) und acht DVB-konformen Ausgangskanälen (flexibel einstellbar): UFO 83: Acht Ausgangskanäle in DVB-T UFO 87: Acht Ausgangskanäle in DVB-C UFO 83/CI: Acht Ausgangskanäle in DVB-T mit sechs CI-Schächten UFO 87/CI: Acht Ausgangskanäle in DVB-C mit sechs CI-Schächten Herausragende Ausgangswerte durch Direktumsetzung als FPGA-Lösung, hohe Energieeffizienz, vier Sat-ZF-Eingänge mit DiSEqCTM1.0-Funktionalität für Sat-Multischalter und ein Terr.-/Kabel-Eingang flexibel auf acht Multistandard-Frontends verteilbar, alle Übertragungs-Parameter sind mit der Management-Software USW 800 einstellbar, Fernwartung und - konfiguration, Übertragung von gespeicherten Konfigurationen und Programmlisten in weitere Anlagen, umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilter-Funktionalität, NIT, LCN, kaskadierbar (16fach-Multistandard-Frontend, 12fach-Entschlüsselung (CI) und 16 x QAM/COFDM) mittels UFO Link, Wartungsfrei und geräuschlos durch lüfterfreies Gerätedesign

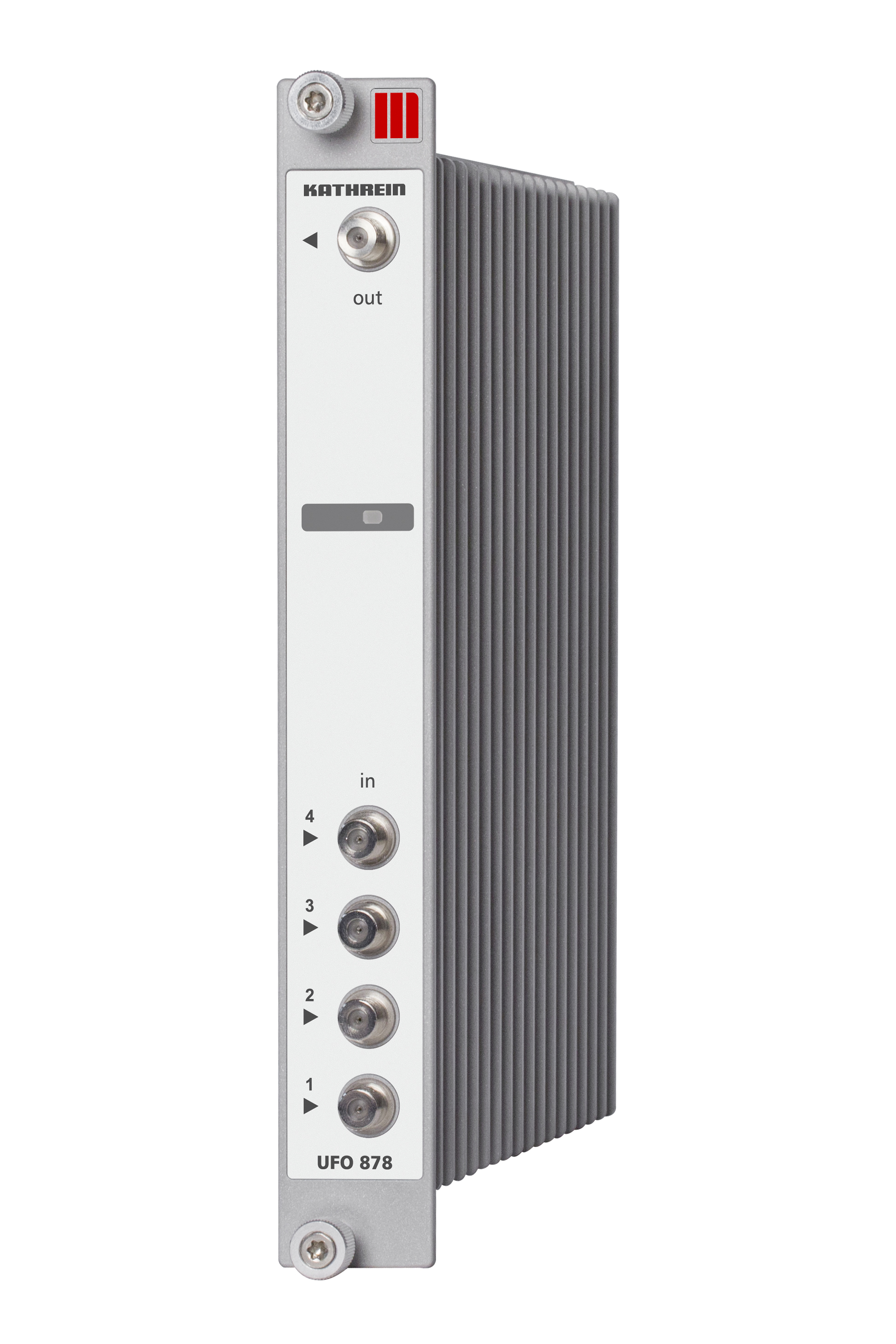

Merkmale 8fach- (UFO 878) bzw. 4fach- (UFO 874) Transmodulator DVB-S(2) - DVB-C (QPSK/8PSK - QAM) Flexibler Basisband-Datenaustausch mit Nachbarmodulen wie z. B. UFZ 896 zur Entschlüsselung Herausragende Daten (MER = 45 dB) durch Direktumsetzung als FPGA-Lösung Vier Sat-ZF-Eingänge mit DiSEqCTM1.0-Funktionalität für Sat-Multischalter, flexibel auf vier bzw. acht Frontends verteilbar Umfangreiche Basisband-Signalverarbeitung mit z. B. erweiterter Programmfilter-Funktionalität Vier bzw. acht DVB-C-konforme Ausgangskanäle (J.83A) Hohe Energieeffizienz, Leistungsaufnahme: Typ. 14/24 W an 12 V Technische Daten Merkmal Einheit Wert Typ UFO 878 Eingänge Sat-ZF-Eingang 4 x F-Connector, 75 Ohm Frequenzbereich MHz 950 ... 2150 Entkopplung dB > 25 Rückflussdämpfung dB Typ. 10 DiSEqCTM1.0 Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D) Umschaltung Ebenen V/kHz 14/18, 0/22 Fernspeisestrom mA Max. 60 (je Eingang) Frontend DVB-S2 8 x Frequenzraster MHz 1 (950 ... 2150 MHz) AFC-Regelbereich MHz ± 3 (Symbolrate < 10 Ms/s) ± 5 (Symbolrate > 10 Ms/s) (950 ... 2150 MHz) Eingangspegelbereich dBµV 60 ... 110 Zulässige Pegeldifferenz dB 12 Demodulation DVB-S Standard EN 300 421 (1) Eingangssymbolrate QPSK MS/s 1 ... 45 Code-Rate (Viterbi) 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 Roll off % 35 Demodulation DVB-S2 Standard EN 302 307 (2) Eingangssymbolrate QPSK MS/s 2 ... 47 Code-Rate (LDPC) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Eingangssymbolrate 8PSK MS/s 2 ... 31,5 Code-Rate (LDPC) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Roll off % 20/25/35 Systemschnittstellen Datenschnittstelle MBit/s netto 800 Kontrollschnittstelle MBit/s 12 TS-Routing zur Backplane Max. 2 x 16 Transportströme (rechts und links) MPEG-TS-Prozessor Programmfilter PID-Filter PSI-/SI-Bearbeitung Cable-NIT, LCN, PCR-Korrektur, CAT Stuffing Automatisch QAM-Modulator Ausgangskanäle 8 x DVB-C (J.83A) QAM-Konstellation QAM 16, 32, 64, 128, 256 Symbolrate MS/s 2,25 ... 7,25 Roll off % 15 HF-Ausgang DVB-C-Ausgang 1 x F-Connector, 75 Ohm Frequenzbereich MHz 47 ... 1006 (Feinabgleich in 125-kHz-Schritten) Frequenzbereich (Kanalliste) MHz 47 ... 86/110 ... 862 (Einstellung über Kanalliste) Rückflussdämpfung dB 14 (47 MHz) -1,5 dB/Okt. Ausgangspegel dBµV 97 Einstellbereich Ausgangspegel dB -20 (in 0,5-dB-Stufen) Pegelstabilität dB ± 0,8 Frequenzstabilität ppm 35 MER dB >= 45 Schulterdämpfung dB >= 60 (bei Normpegel) Nebenaussendungen dB >= 60 Systemdaten Leistungsaufnahme W Typ. 24 (an 12 V) Temperaturbereich °C -20 ... +50 Schutzabschaltung °C > 70 Abmessungen (H x B x T) mm 265 x 36 x 220 Gewicht kg 1,1 VPE 1 1 EAN 1 4021121517884 VPE 2 10 EAN 2 4021121517891 Zolltarifnummer 85256000
