Kathrein KAZ 11 Überspannungsschutz
Zum Schutz der Systemkomponenten in Antennen- Empfangs- und -Verteilanlagen gegen transiente Überspannungen Feinschutz, möglichst nahe am zu schützenden Objekt installieren Reduziert Überspannungen zwischen Innen und Außenleiter auf ungefährliche Werte Für Sat-, BK- und terrestrische Empfangs und Verteilanlagen Durchlass fur 22-kHz- und DiSEqC.-Signale Erfüllt Anforderungen gemäß EN 61643-21 Impedanz: 75 Ω Für die Innenmontage Informationen zur Produktsicherheit Hersteller/EU Verantwortliche Person Hersteller KATHREIN Digital Systems GmbH Salinstrasse 34, Rosenheim, 83022, DE info@kathrein-ds.com Telefon 004980316193300 EU Verantwortliche Person KATHREIN Digital Systems GmbH Salinstrasse 34, Rosenheim, 83022, DE info@kathrein-ds.com Telefon 004980316193300
Sofort verfügbar, Lieferzeit: 1-3 Tage

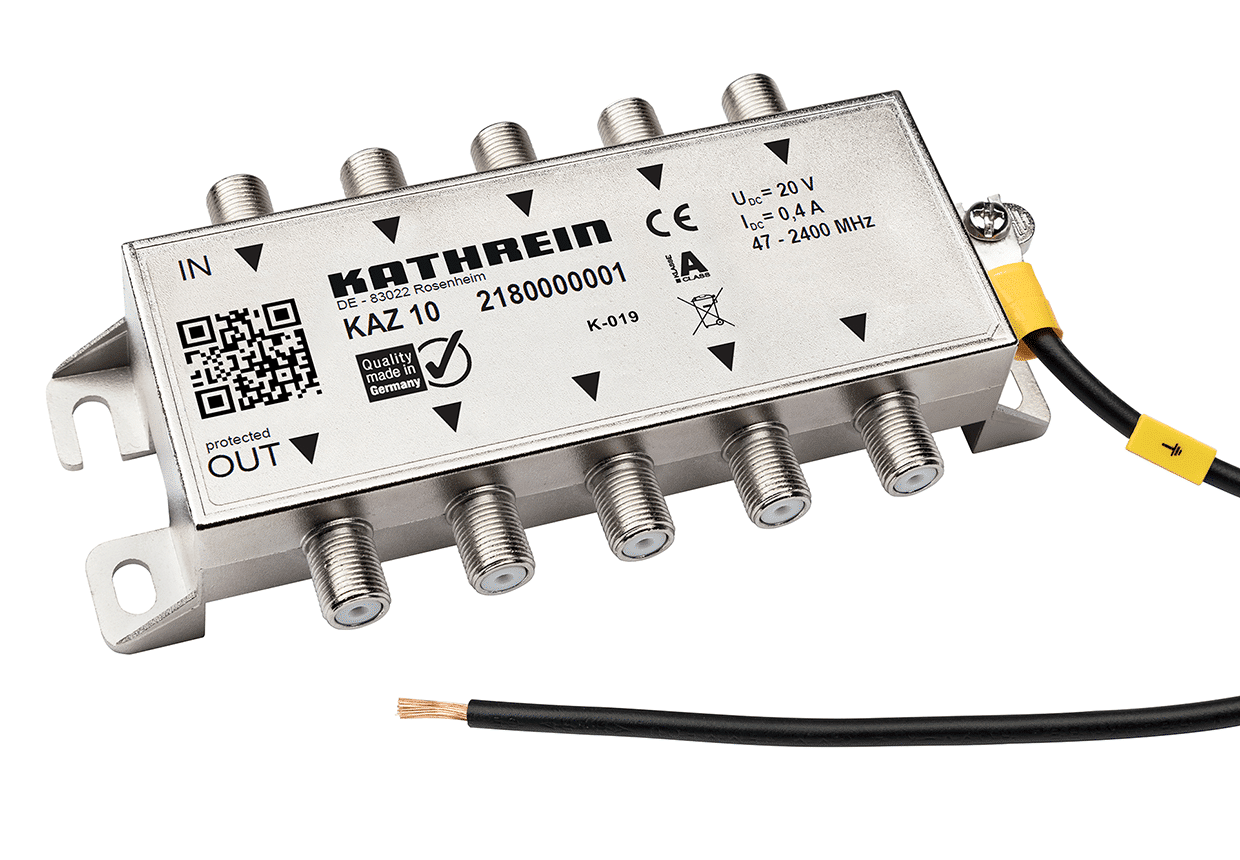

Kathrein KAZ 10 Mittelschutz, 5-fach Überspannungsschutz
5-fach Überspannungsschutz | 47-2400 MHz | F-Anschlüsse | Fernspeisung max. 20 V DC/0,5 A | zum Schutz gegen transiente Überspannungen Einsatz vor Antennenverteiler und Multischalter (4 x SAT & 1 x terrestrisches Antennensignal) Möglichst nahe am zu schützenden Objekt installieren Reduziert Überspannungen zwischen Innen- und Außenleiter Durchlass für 22-kHz, DiSEqCTM-Signale und rückkanaltauglich Erfüllt Anforderungen gemäß IEC 61643-21+A1+A2 2012/ DIN EN 61643-21 2013/ DIN EN 50083-2 Class A Montage im Gebäude; Zink-Druckgehäuse; Erdungsanschluss am Gehäuse bis 6 mm2; Impedanz: 75 O 5-fach Überspannungsschutz für DVB-S/S2/T/T2/C für digitale und analoge Signale / Überspannungskategorie 2 Technische Daten Typ: KAZ 10 Bestell-Nr.: 2180000001 Vodafone-/KDG-Freigabe: nein Schirmungsklasse: A Übertragungsbereich: 47 – 2400 MHz Durchgangsdämpfung (typ.): = 1,2 dB Nennimpedanz: 75 ? Fernspeisespannung (max.): 20 V Fernspeisestrom (max.): 0,4 A Zul. Umgebungstemperatur: -25 bis +55 °C Anschlüsse: F-Buchsen Schirmungsmaß 5-1000 MHz: =75 dB Rückflussdämpfung Eingang: = 18 dB (f = 40 MHz) -1,5 dB/Oktave Geprüfte Kategorien nach EN 61643-21: B2/C2/C3/D1 Nennableitstrom (8/20) Kategorie C2: Innen-/Außenleiter Blitzstrom (10/350) Kategorie D1; I imp.: Innen-/Außenleiter Schutzpegel bei C3: = 120 V Schutzpegel bei Kategorie C2: = 500 V Ansprechzeit: = 1 ns Abmessungen: 31,5 x 145 x 71,5 mm Verpackungseinheit/Gewicht: 1 (35)/0,22 St./kg Informationen zur Produktsicherheit Hersteller/EU Verantwortliche Person Hersteller KATHREIN Digital Systems GmbH Salinstrasse 34, Rosenheim, 83022, DE info@kathrein-ds.com Telefon 004980316193300 EU Verantwortliche Person KATHREIN Digital Systems GmbH Salinstrasse 34, Rosenheim, 83022, DE info@kathrein-ds.com Telefon 004980316193300
Sofort verfügbar, Lieferzeit: 1-3 Tage

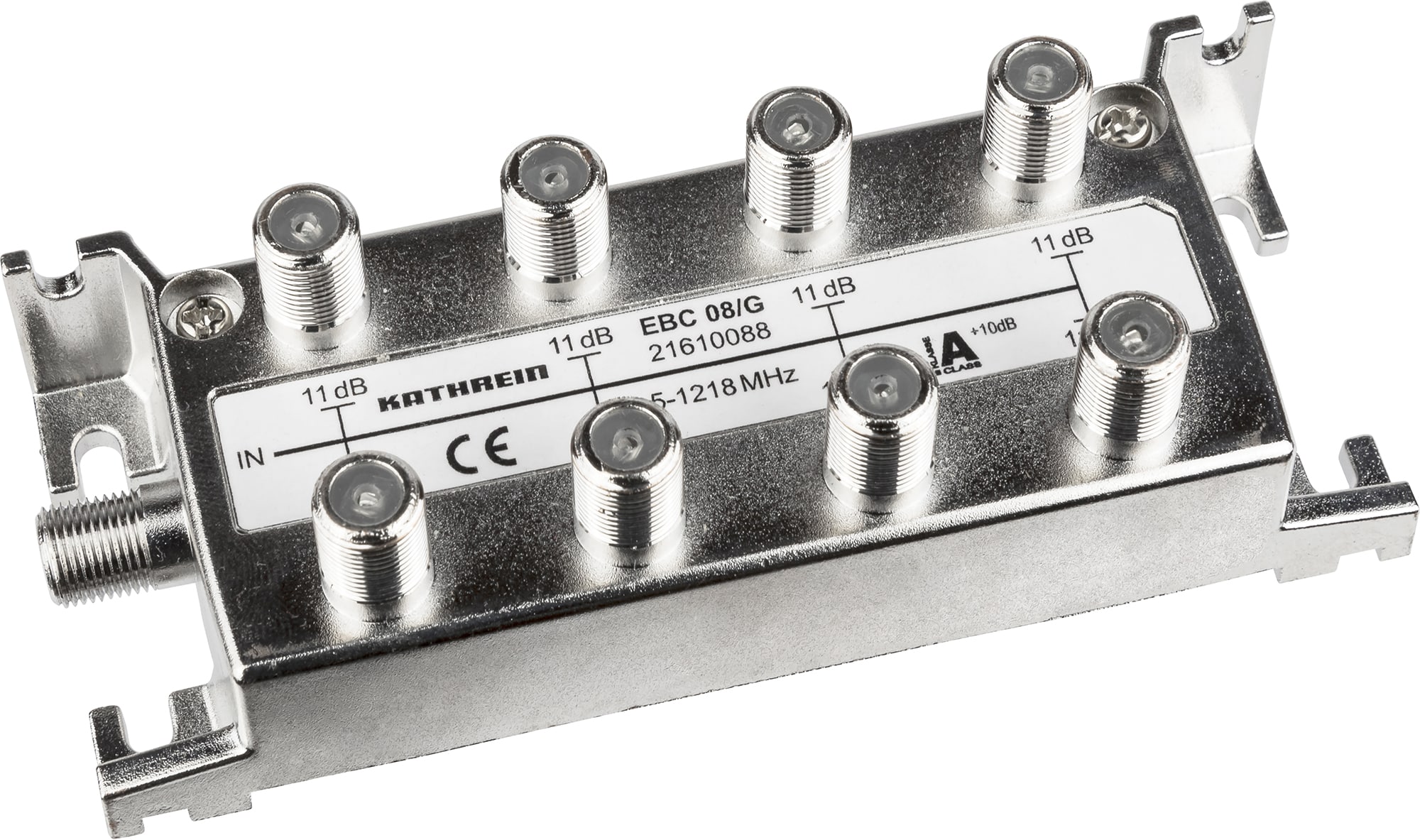

KATHREIN EBC 08/G 8fach-Verteiler 11 dB 1218MHz
8fach Verteiler 11 dB, 5-1218 MHz, F-Connector, Trennkondensatoren an Ein- und Ausgängen, Schirmungsklasse A gem. CENELEC EN 50083-2 Impedanz: 75 O Frequenzbereich: 5-1218 MHz (d. h. Rückweg- und UHF-tauglich) Trennkondensatoren an Ein- und Ausgängen; Spannungsfestigkeit 24 V DC Anschlüsse: F-Connectoren Anschluss für Potenzialausgleich Erfüllen: EN 60728-11 und EN 50083-2 Für die Innenmontage Klasse A (+10 dB) in Anlehnung an DIN 50083-2 Vodafone-/KDG-Freigabe Technische Daten: Typ: EBC 08/G Bestell-Nr.: 21610088 Vodafone-/KDG-Freigabe: ja Rückflussdämpfung 5 – 94 MHz: = 18,0 db Rückflussdämpfung 94 – 188 MHz: = 16,5 db Rückflussdämpfung 188 – 376 MHz: = 15,0 db Rückflussdämpfung 376 – 752 MHz: = 13,5 db Rückflussdämpfung 752 – 1218 MHz: = 12,0 db Verteildämpfung 5 – 470 MHz: < 12,0 / typ. 11 dB Verteildämpfung 470 – 1006 MHz: < 12,5 / typ. 11 dB Verteildämpfung 1006 – 1218 MHz: < 14,0 dB Entkopplung 5 – 10 MHz: = 20 dB Entkopplung 10 – 950 MHz: = 22 dB Entkopplung 950 – 1218 MHz ¹): = 14 dB Abmessungen: 52 x 50 x 25 mm Verpackungseinheit/Gewicht: 1 (10, 50)/0,35 St./kg ¹) Bei 40 MHz, -1,5 dB/Oktave Informationen zur Produktsicherheit Hersteller/EU Verantwortliche Person Hersteller KATHREIN Digital Systems GmbH Salinstrasse 34, Rosenheim, 83022, DE info@kathrein-ds.com Telefon 004980316193300 EU Verantwortliche Person KATHREIN Digital Systems GmbH Salinstrasse 34, Rosenheim, 83022, DE info@kathrein-ds.com Telefon 004980316193300
Sofort verfügbar, Lieferzeit: 1-3 Tage
