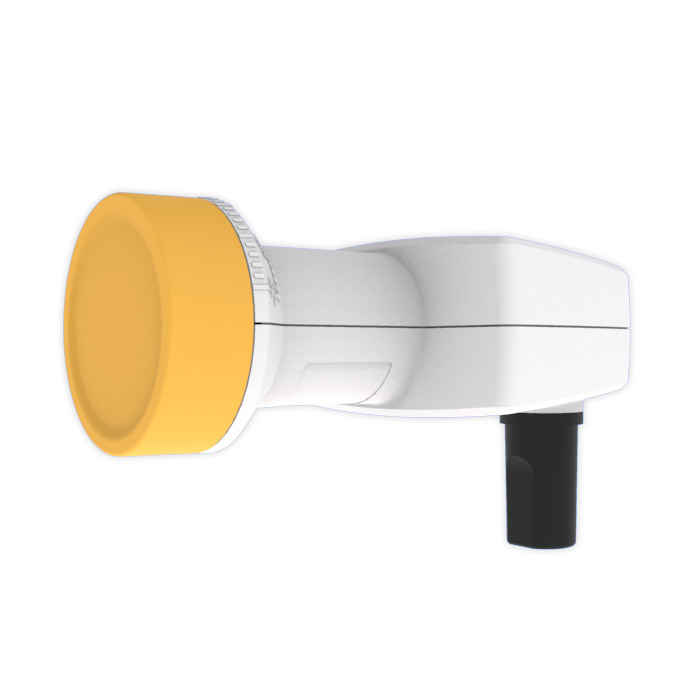

Das Inverto Unicable2 LNB ermöglicht Installationen mit bis zu 32 Satellitenreceivern* über ein einzelnes Kabel.   Das LNB ist werksseitig auf den "dynamischen Modus" eingestellt. Eine Umstellung auf den "statischen Modus" kann über den optional erhältlichen Programmer erfolgen.   Dynamischer Modus (Auslieferzustand) Bis zu 32 Empfangsgeräte/Tuner, die über ein einziges Koaxkabel verbunden sind. Alle Geräte haben dabei den Zugriff auf die volle Anzahl der verfügbaren Tranponder des angepeilten Satelliten. Das Empfangsgerät muß EN50494(CH0-CH7) oder EN50607(CH0-CH31) kompatibel sein. Beispiel: Insgesamt werden 120 Transponder vom Satelliten übertragen. Jeder der 120 Transponder kann von jedem der bis zu 32 Empfangsgeräte/Tuner, die im Haus installiert sind, empfangen werden.   Statischer Modus (über optiionalen Programmer einstellbar) Es können bis zu 32 Transponder von einer beliebigen Anzahl von Empfangsgeräten, die mit einem einizigen Koaxkabel verbunden sind, empfangen werden. Hier werden 32 Transponder durch die digital Channel-Stacking Technologie auf 32 Sat-ZF Frequenzen umgewandelt. Beispiel: Ein DTH Betreiber bietet seinen Service über 32 Transponder an. Eine beliebige Anzahl von Empfangsgeräten (Legacy oder Unicable) kann über ein einzelnes Koaxkabel verbunden werden, jedes davon hat Zugriff auf jeden der 32 Transponder.     Das LNB wird durch eine angeschlossene STB oder über ein externes Netzteil und den Power Inserter mit Strom versorgt, falls die angeschlossene STB nicht genügend Strom liefern kann. Das Unicable2 LNB ist abwärtskompatibel und konform mit dem EN50494 und dem EN50607 Standard. Die Kommunikation zwischen dem Multischalter und den angeschlossenen Unicablereceivern, erfolgt nach EN50494 und/oder EN50607 und kann je User Band definiert werden und ermöglicht dadurch eine nahtlose Integration in Installationen bestehend aus nur EN50494-fähigen oder einem Mix aus EN50494/EN50607 kompatiblen PVRs und HGWs der nächsten Generation. Für weitere Informationen zur Unicable 2 Technologie und den damit verbundenen Vorteilen besuchen Sie bitte: www.inverto.tv/unicable2     Features: Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel Geringe Rauschzahl Sehr hohe Kreuzpolarisationsisolierung Programmierbarer statischer Modus mit Frequenzzuweisung Antennenjustier-Modus     Bei Endgeräten mit Unicable Standard (EN50494) können 8 Teilnehmer genutzt werden (CH0-CH7) Bei Endgeräten mit Unicable II Standard (EN50607) können alle 32 Teilnehmer genutzt werden (CH0-CH31)   Programmiergerät nicht enthalten!       Technische Daten: Eingangsfrequenzbereich Satellit: 10.7 ~ 12.75 GHz Rauschzahl: 1 dB Max. LO Frequenz: 10,4 GHz Unicable Steuersignale: DiSEqC1.x/DiSEqC2.x, EN50494/EN50607 DC Stromaufnahme: 400mA@13.5V Betriebstemperatur: - 30°C~ + 60°C Gewicht: 350g User Band (Kanal) Bandbreite: konfigurierbar, 10-64MHz (standardmäßig 42MHz) User Band Frequenzen (Kanäle): Bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle     Vorprogrammierte Kanäle: CH0 1210MHz (EN50494+EN50607) CH1 1420MHz (EN50494+EN50607) CH2 1680MHz (EN50494+EN50607) CH3 2040MHz (EN50494+EN50607) CH4 984MHz (EN50494+EN50607) CH5 1020MHz (EN50494+EN50607) CH6 1056MHz (EN50494+EN50607) CH7 1092MHz (EN50494+EN50607) CH8 1128MHz (EN50607) CH9 1164MHz (EN50607) CH10 1256MHz (EN50607) CH11 1292MHz (EN50607) CH12 1328MHz (EN50607) CH13 1364MHz (EN50607) CH14 1458MHz (EN50607) CH15 1494MHz (EN50607) CH16 1530MHz (EN50607) CH17 1566MHz (EN50607) CH18 1602MHz (EN50607) CH19 1638MHz (EN50607) CH20 1716MHz (EN50607) CH21 1752MHz (EN50607) CH22 1788MHz (EN50607) CH23 1824MHz (EN50607) CH24 1860MHz (EN50607) CH25 1896MHz (EN50607) CH26 1932MHz (EN50607) CH27 1968MHz (EN50607) CH28 2004MHz (EN50607) CH29 2076MHz (EN50607) CH30 2112MHz (EN50607) CH31 2148MHz (EN50607)   Lieferumfang: Inverto Unicable II LNB IDLU-32UL40-UNBOO-OPP

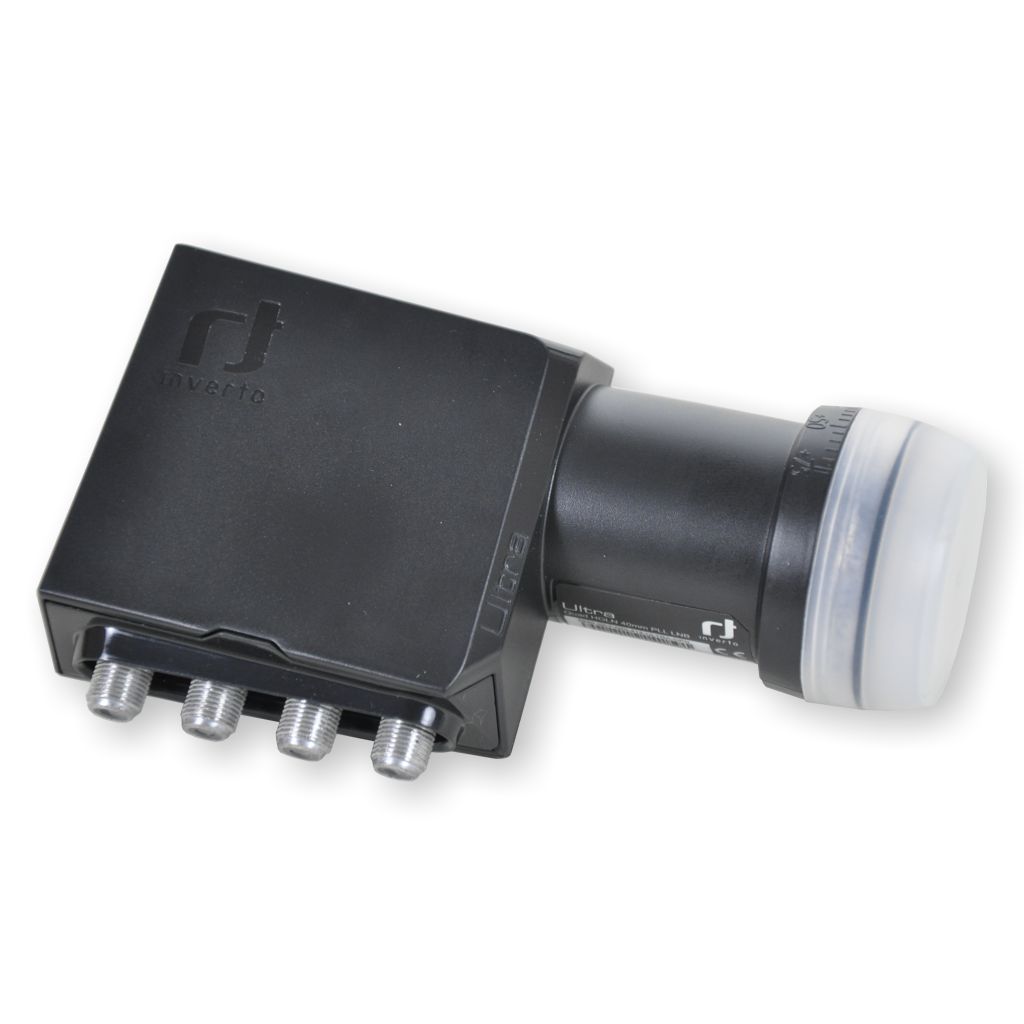

Dieser LNB ist für 4 Receiver geeignet. Sie können diese direkt anschließen, da der Multischalter bereits integriert ist. Das LNB wurde speziell für den Europäischen Markt entwickelt und bietet optimierte Empfangseigenschaften. Rauschmaß von nur 0.2 dB sehr geringer Stromverbrauch Technische Datens: Low Band Eingangsfrequenzbereich: 10.7~11.7 GHz Low Band Ausgangsfrequenzbereich: 950~1950 MH LO Frequenz: 9.75 GHz High Band Eingangsfrequenzbereich: 11.7~12.75 GHz High Band Ausgangsfrequenzbereich: 1100~2150 MHz LO Frequenz: 10.6 GHz Rauschmaß: 0.2dB typ. (0.7dB max.) LO Eingangsgenauigkeit: +/- 1.0 MHz max. LO Temperatur Abdrift: +/- 3.0 MHz max. LO Phasenrauschen @ 10K Hz: -90 dBc/Hz max. Konvertierungsverstärkung: 60 dB min. Verstärkungsspannung: +/- 0.75 dB/27MHz Verstärkungsabweichung: +/- 4 dB Spiegelfrequenzunterdrückung: 40 dB min. 1 dB Compression Point (O/P): 0.0 dBm min. Kreuzpolarisations-Isolation: 23 dB min. Control Signals Ca [ V ]: 11.0~14.0 V Control Signals Cb [ H ]: 16.0~20.0 V Control Signals Cc [Band switching]: 22 KHz +/- 4 KHz 0.4 V - 0.8 V pp Ausgang VSWR: 2.0 : 1 Strahlungsinterferenz: -60 dBm max. DC Power: 200 mA max. @ 11 - 20V Arbeitstemperatur: -30~+60 °C Ausgangsimpedanz (angeschlossen an STB): 75 Ohm Anschluss: F-type (female) Gewicht: 344 g

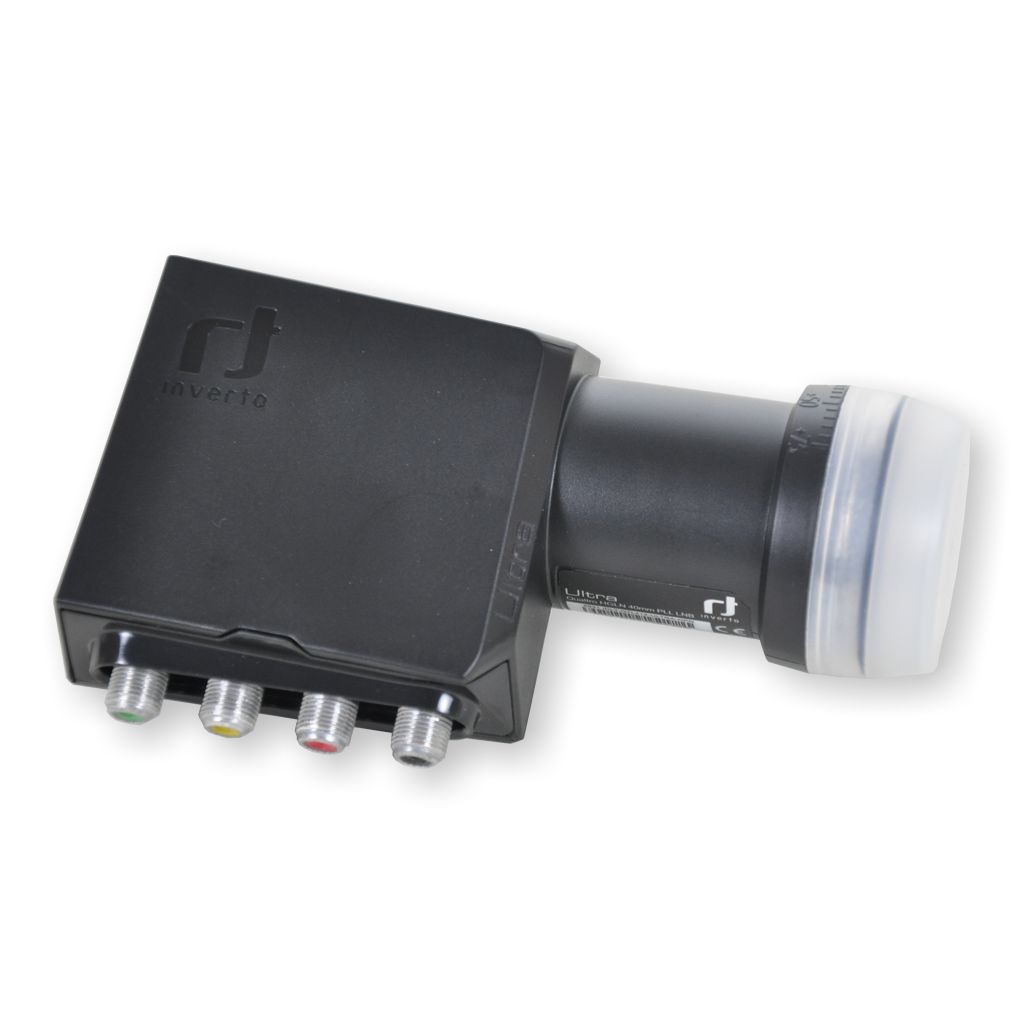

Das LNB ist für den Anschluss an einen Multischalter geeignet! Das LNB wurde speziell für den Europäischen Markt entwickelt und bietet optimierte Empfangseigenschaften. Rauschmaß von nur 0.2 dB sehr geringer Stromverbrauch Technische Datens: Low Band Eingangsfrequenzbereich: 10.7~11.7 GHz Low Band Ausgangsfrequenzbereich: 950~1950 MH LO Frequenz: 9.75 GHz High Band Eingangsfrequenzbereich: 11.7~12.75 GHz High Band Ausgangsfrequenzbereich: 1100~2150 MHz LO Frequenz: 10.6 GHz Rauschmaß: 0.2dB typ. (0.7dB max.) LO Eingangsgenauigkeit: +/- 1.0 MHz max. LO Temperatur Abdrift: +/- 3.0 MHz max. LO Phasenrauschen @ 10K Hz: -90 dBc/Hz max. Konvertierungsverstärkung: 60 dB min. Verstärkungsspannung: +/- 0.75 dB/27MHz Verstärkungsabweichung: +/- 4 dB Spiegelfrequenzunterdrückung: 40 dB min. 1 dB Compression Point (O/P): 0.0 dBm min. Kreuzpolarisations-Isolation: 23 dB min. Ausgang VSWR: 2.0 : 1 Strahlungsinterferenz: -60 dBm max. DC Power: 200 mA max. @ 11 - 20V Arbeitstemperatur: -30~+60 °C Ausgangsimpedanz (angeschlossen an STB): 75 Ohm Anschluss: F-type (female) Gewicht: 344 g

Das LNB wurde speziell für den Europäischen Markt entwickelt und bietet optimierte Empfangseigenschaften. Technische Datens: Low Band Eingangsfrequenzbereich: 10.7~11.7 GHz Low Band Ausgangsfrequenzbereich: 950~1950 MH LO Frequenz: 9.75 GHz High Band Eingangsfrequenzbereich: 11.7~12.75 GHz High Band Ausgangsfrequenzbereich: 1100~2150 MHz LO Frequenz: 10.6 GHz Rauschmaß: 0.2dB typ. (0.7dB max.) LO Eingangsgenauigkeit: +/- 1.0 MHz max. LO Temperatur Abdrift: +/- 3.0 MHz max. LO Phasenrauschen @ 10K Hz: -90 dBc/Hz max. Konvertierungsverstärkung: 60 dB min. Verstärkungsspannung: +/- 0.75 dB/27MHz Verstärkungsabweichung: +/- 4 dB Spiegelfrequenzunterdrückung: 40 dB min. 1 dB Compression Point (O/P): 0.0 dBm min. Kreuzpolarisations-Isolation: 23 dB min. Control Signals Ca [ V ]: 11.0~14.0 V Control Signals Cb [ H ]: 16.0~20.0 V Control Signals Cc [Band switching]: 22 KHz +/- 4 KHz 0.4 V - 0.8 V pp Ausgang VSWR: 2.0 : 1 Strahlungsinterferenz: -60 dBm max. DC Power: 120 mA max. @ 11 - 20V Arbeitstemperatur: -30~+60 °C Ausgangsimpedanz (angeschlossen an STB): 75 Ohm Anschluss: F-type (female) Gewicht: 151 g

Das LNB wurde speziell für den Europäischen Markt entwickelt und bietet optimierte Empfangseigenschaften. Technische Datens: Low Band Eingangsfrequenzbereich: 10.7~11.7 GHz Low Band Ausgangsfrequenzbereich: 950~1950 MH LO Frequenz: 9.75 GHz High Band Eingangsfrequenzbereich: 11.7~12.75 GHz High Band Ausgangsfrequenzbereich: 1100~2150 MHz LO Frequenz: 10.6 GHz Rauschmaß: 0.2dB typ. (0.7dB max.) LO Eingangsgenauigkeit: +/- 1.0 MHz max. LO Temperatur Abdrift: +/- 3.0 MHz max. LO Phasenrauschen @ 10K Hz: -90 dBc/Hz max. Konvertierungsverstärkung: 60 dB min. Verstärkungsspannung: +/- 0.75 dB/27MHz Verstärkungsabweichung: +/- 4 dB Spiegelfrequenzunterdrückung: 40 dB min. 1 dB Compression Point (O/P): 0.0 dBm min. Kreuzpolarisations-Isolation: 23 dB min. Control Signals Ca [ V ]: 11.0~14.0 V Control Signals Cb [ H ]: 16.0~20.0 V Control Signals Cc [Band switching]: 22 KHz +/- 4 KHz 0.4 V - 0.8 V pp Ausgang VSWR: 2.0 : 1 Strahlungsinterferenz: -60 dBm max. DC Power: 180 mA max. @ 11 - 20V Arbeitstemperatur: -30~+60 °C Ausgangsimpedanz (angeschlossen an STB): 75 Ohm Anschluss: F-type (female) Gewicht: 181 g

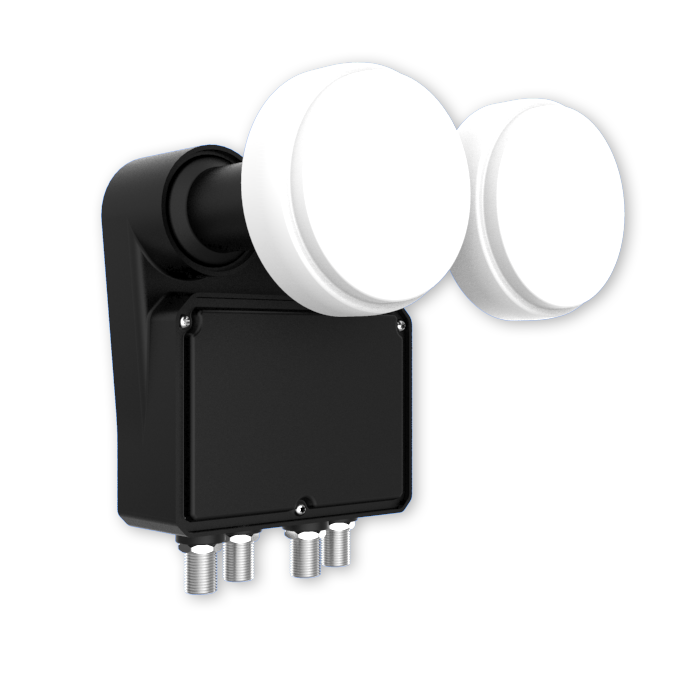

2 LNBs in einem Gehäuse mit integriertem DiSEqC Schalter. Für den Empfang von Astra + Hotbird (oder zwei andere Satelliten im Abstand von 6°) mit 4 Receivern. Main Features Low Phase Noise, DVBS2 (HDTV) compliant Low Noise Figure (0.2 dB) Low Power Consumption Very high Cross Polarization Isolation Very high Frequency Stability Technical specifications Low band input frequency range 10.7 GHz ~ 11.7 GHz Low band output frequency range 950 MHz ~ 1950 MHz Low band LO frequency 9.75 GHz High band input frequency range 11.7 GHz ~ 12.75 GHz High band output frequency range 1100 MHz ~ 2150 MHz High band LO frequency 10.6 GHz Noise figure 0.2 dB typ. (0.7 dB max.)  LO temperature drift ±3.0 MHz Max. LO initial accuracy @ 25 °C ±1.0 MHz Max. LO phase noise @ 10 kHz -90 dBc / Hz max. Conversion gain 50 dB ~ 65 dB Gain ripple (over 26 MHz bandwidth) ±0.75 dB Gain variation (over full band) ±4 dB max. Image rejection 40 dB min. 1 dB compression point (@ output) 0.0 dBm min. Control, Satellite A/B/C/D Selection DiSEqC 1.0 (Sat A* = Hotbird 13° East, Sat B = ASTRA 19.2° East)  * Default Satellite Reception Cross polarization isolation 22 dB min. Output VSWR 2.5 : 1  In band spurious level -60 dBm max. Current consumption 250 mA max. @ 11 V ~ 20 V Operating temperature -30 °C  ~  +60 °C Output impedance 75 O Output connector type F-Type (female) Recommended Dish Size 75 ~ 85 cm (F/D = 0.6) Weight 485 g Logistical info Packaging dimensions (W x D x H) 13,8 cm x 12,5 cm x 10,6 cm Packaging weight 0,58 kg Quantity per Carton 30 pcs Carton dimensions (W x D x H) 71 cm x 28 cm x 33.5 cm Carton weight 18,4 kg Quantity per pallet 240 pcs

Main Features Low Phase Noise, DVB-S2 (HDTV) compliant ow Noise Figure (0.2 dB) Low Power Consumption Very high Cross Polarization Isolation Very high Frequency Stability Technical specifications Low band input frequency range 10.7 GHz ~ 11.7 GHz Low band output frequency range 950 MHz ~ 1950 MHz Low band LO frequency 9.75 GHz High band input frequency range 11.7 GHz ~ 12.75 GHz High band output frequency range 1100 MHz ~ 2150 MHz High band LO frequency 10.6 GHz Noise figure 0.2 dB typ. (0.7 dB max.)  LO temperature drift ±3.0 MHz Max. LO initial accuracy @ 25 °C ±1.0 MHz Max. LO phase noise @ 10 kHz -90 dBc / Hz max. Conversion gain 50 dB ~ 62 dB Gain ripple (over 26 MHz bandwidth) ±0.75 dB Gain variation (over full band) ±4 dB max. Image rejection 40 dB min. 1 dB compression point (@ output) 0.0 dBm min. Control, Satellite A/B/C/D Selection DiSEqC 1.0 (Sat A* = Hotbird 13° East, Sat B = ASTRA 19.2° East)  * Default Satellite Reception Cross polarization isolation 22 dB min. Output VSWR 2.5 : 1  In band spurious level -60 dBm max. Current consumption 150 mA max. @ 11 V ~ 20 V Operating temperature -30 °C  ~  +60 °C Output impedance 75 O Output connector type F-Type (female) Recommended Dish Size 75 ~ 85 cm (F/D = 0.6) Weight 270 g Logistical info Packaging dimensions (W x D x H) 12,4 cm x 8,45 cm x 10,4 cm Packaging weight 0,42 kg Quantity per Carton 30 pcs Carton dimensions (W x D x H) 64 cm x 27 cm x 22.5 cm Carton weight 12,6 kg Quantity per pallet 480 pcs

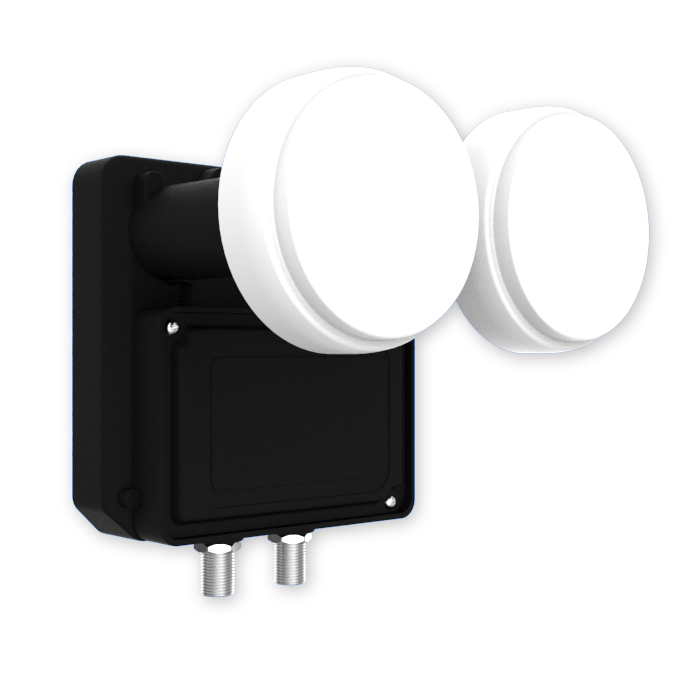

2 LNBs in einem Gehäuse mit integriertem DiSEqC Schalter. Für den Empfang von Astra + Hotbird mit 2 Receivern. Alternativ ist auch der Empfang von anderen Satelliten mit einem Abstand von 6° möglich. Main Features Low Phase Noise, DVB-S2 (HDTV) compliant Low Noise Figure (0.2 dB) Low Power Consumption Very high Cross Polarization Isolation Very high Frequency Stability Technical specifications Low band input frequency range 10.7 GHz ~ 11.7 GHz Low band output frequency range 950 MHz ~ 1950 MHz Low band LO frequency 9.75 GHz High band input frequency range 11.7 GHz ~ 12.75 GHz High band output frequency range 1100 MHz ~ 2150 MHz High band LO frequency 10.6 GHz Noise figure 0.2 dB typ. (0.7 dB max.)  LO temperature drift ±3.0 MHz Max. LO initial accuracy @ 25 °C ±1.0 MHz Max. LO phase noise @ 10 kHz -90 dBc / Hz max. Conversion gain 50 dB ~ 65 dB Gain ripple (over 26 MHz bandwidth) ±0.75 dB Gain variation (over full band) ±4 dB max. Image rejection 40 dB min. 1 dB compression point (@ output) 0.0 dBm min. Control, Satellite A/B/C/D Selection DiSEqC 1.0 (Sat A* = Hotbird 13° East, Sat B = ASTRA 19.2° East)  * Default Satellite Reception Cross polarization isolation 22 dB min. Output VSWR 2.5 : 1  In band spurious level -60 dBm max. Current consumption 150 mA max. @ 11 V ~ 20 V Operating temperature -30 °C  ~  +60 °C Output impedance 75 O Output connector type F-Type (female) Recommended Dish Size 75 ~ 85 cm (F/D = 0.6) Weight 435 g Logistical info Packaging dimensions (W x D x H) 12,6 x 12,6 x 10,3 cm Packaging weight 0,56 kg Quantity per Carton 20 pcs Carton dimensions (W x D x H) 65 cm x 28.2 cm *22.6 cm Carton weight 11,3 kg Quantity per pallet 320pcs

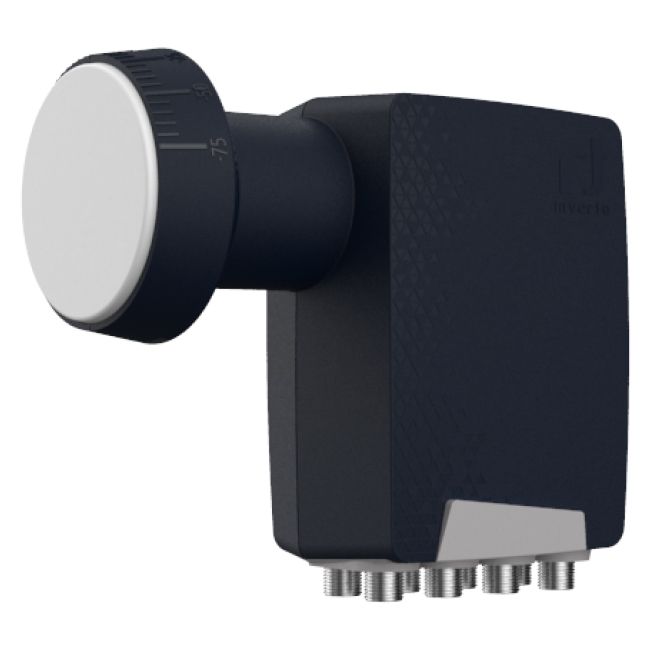

Dieser speziell für die DTH-Märkte Europas konzipierte Octo-LNB bietet optimale Empfangseigenschaften. Er ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu maximal acht Set Top Boxen mit einem Single Tuner (oder zu vier Set Top Boxen mit einem Twin Tuner), ohne dass ein externer Multi Switch nötig wäre. Der LNB eignet sich für HD-Übertragungen und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks. Das Inverto Black Pro Octo-LNB ist sehr leistungsstark und hochwertig verarbeitet. Das LNB liefert auch bei schlechten Empfangssituationen und schwachen Satelliten optimale Ergebnisse. Beschreibung: Rauschmaß: 0,2 dB sehr geringer Stromverbrauch hohe Frequenzstabilität 40 mm Feedaufnahme sehr hohe Kreuzpolarisationsentkopplung HDTV / DVB-S2 tauglich 8 Ausgänge Technische Daten: Input-LowBand: 10,7-11,7 GHz Input-HighBand: 11,7-12,75 GHz L.O.LowBand: 9,75 L.O.HighBand: 10,6 GHz Output-LowBand: 950-1950 MHz Output-HighBand: 1100-2150 MHz Bandumschaltung: 22 kHz

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. vier Set-Top Boxen (oder z. B. zwei Twin-Tuner PVR). Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Sehr geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten Eingangsfrequenzbereich 10.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich 950 MHz ~ 2150 MHz Oszillatorfrequenz (LO) Tiefband 9.75 GHz Oszillatorfrequenz (LO) Hochband 10.6 GHz Rauschmaß 0.2 dB typ. (0.7 dB max.) LO Frequenzgenauigkeit @ 25 °C ±500 kHz max. LO Temperaturdrift ±1.0 MHz max. Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max. Verstärkung 55 dB min. Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB Verstärkungsschwankung (im Vollband) ±3 dB Spiegelfrequenzunterdrückung 40 dB min. Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min. 1 dB Kompressionspunkt (am Ausgang) 0 dBm min. Kreuzpolarisationsunterdrückung 22 dB typ., 20 dB min. Kontrollsignal Ca (V) 11.0 V ~ 14.0 V Kontrollsignal Cb (H) 16.0 V ~ 20.0 V Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz, 0.4 V ~ 0.8 V pp Ausgang VSWR 2.5 : 1 Bandinterne Störung -60 dBm max. Stromaufnahme 120 mA max. @ 11 VDC ~ 20 VDC Betriebstemperatur -35 °C ~ +60 °C Ausgangsimpedanz (LNB2) 75 O Ausgangsanschluss F-Typ (w) Antennen F/D Verhältniss  0.6 Gewicht 221 g Daten für Logistik Abmessungen Verpackung (L x B x H) 15.5 cm x 9.1 cm x 7.6 cm Gewicht Verpackung 0.281 kg Stückzahl per Karton 60 pcs Abmessungen Karton (L x B x H) 64.0 cm x 47.5 cm x 25.0 cm Gewicht Karton 18.1 kg Stückzahl per Palette 32 ctns/plt

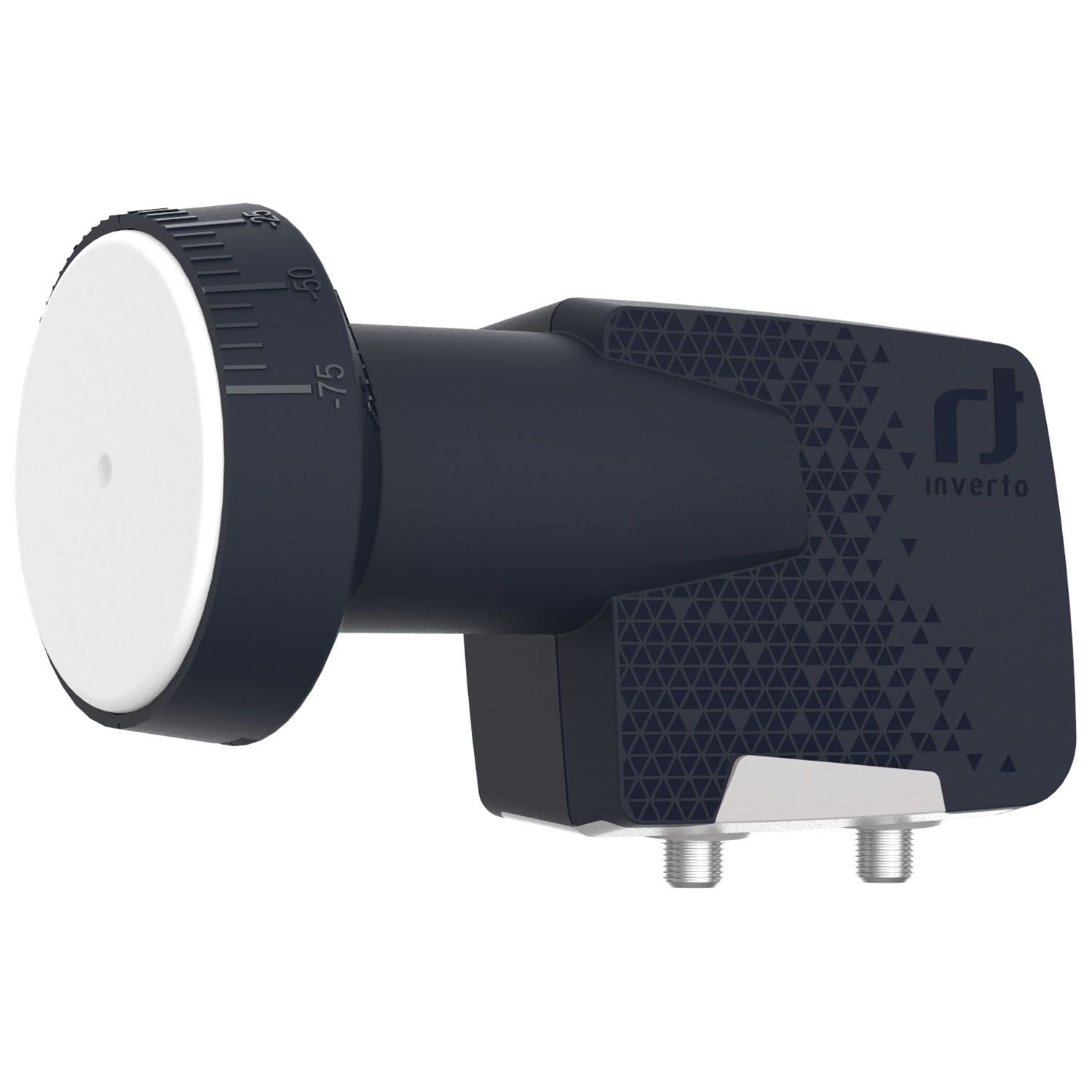

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Der LNB ermöglicht den Empfang von Satelliten TV und Radio von einem Satelliten und dessen Verteilung über einen Multiswitch zu den Set-Top Boxen. Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Sehr geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten Eingangsfrequenzbereich 10.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich 950 MHz ~ 2150 MHz Oszillatorfrequenz (LO) Tiefband 9.75 GHz Oszillatorfrequenz (LO) Hochband 10.6 GHz Rauschmaß 0.2 dB typ. (0.7 dB max.) LO Frequenzgenauigkeit @ 25 °C ±500 kHz max. LO Temperaturdrift ±1.0 MHz max. Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max. Verstärkung 55 dB min. Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB Verstärkungsschwankung (im Vollband) ±3 dB Spiegelfrequenzunterdrückung 40 dB min. Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min. 1 dB Kompressionspunkt (am Ausgang) 0 dBm min. Kreuzpolarisationsunterdrückung 22 dB typ., 20 dB min. Kontrollsignal Ca (V) 11.0 V ~ 14.0 V Kontrollsignal Cb (H) 16.0 V ~ 20.0 V Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz, 0.4 V ~ 0.8 V pp Ausgang VSWR 2.5 : 1 Bandinterne Störung -60 dBm max. Stromaufnahme 120 mA max. @ 11 VDC ~ 20 VDC Betriebstemperatur -35 °C ~ +60 °C Ausgangsimpedanz (LNB2) 75 O Ausgangsanschluss F-Typ (w) Antennen F/D Verhältniss  0.6 Gewicht 221 g Daten für Logistik Abmessungen Verpackung (L x B x H) 15.5 cm x 9.1 cm x 7.6 cm Gewicht Verpackung 0.284 kg Stückzahl per Karton 60 pcs Abmessungen Karton (L x B x H) 64.0 cm x 47.5 cm x 25.0 cm Gewicht Karton 18.3 kg Stückzahl per Palette 32 ctns/plt

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung zu einer Set-Top Box. Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Sehr geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten Eingangsfrequenzbereich 10.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich 950 MHz ~ 2150 MHz Oszillatorfrequenz (LO) Tiefband 9.75 GHz Oszillatorfrequenz (LO) Hochband 10.6 GHz Rauschmaß 0.2 dB typ. (0.7 dB max.) LO Frequenzgenauigkeit @ 25 °C ±500 kHz max. LO Temperaturdrift ±1.0 MHz max. Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max. Verstärkung 56 dB min. Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB Verstärkungsschwankung (im Vollband) ±3 dB Spiegelfrequenzunterdrückung 40 dB min. Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min. 1 dB Kompressionspunkt (am Ausgang) 0 dBm min. Kreuzpolarisationsunterdrückung 22 dB min. Kontrollsignal Ca (V) 11.0 V ~ 14.0 V Kontrollsignal Cb (H) 16.0 V ~ 20.0 V Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz , 0.4 V ~ 0.8V pp Ausgang VSWR 2.5 : 1 Bandinterne Störung -60 dBm max. Stromaufnahme 80 mA max. @ 11 VDC ~ 20 VDC Betriebstemperatur -35 °C ~ +60 °C Ausgangsimpedanz 75 O Ausgangsanschluss F-Typ (w) Antennen F/D Verhältniss  0.6 Gewicht 136 g Daten für Logistik Abmessungen Verpackung (L x B x H) 13.1 cm x 8.1 cm x 7.6 cm Gewicht Verpackung 0.182 kg Stückzahl per Karton 100 pcs Abmessungen Karton (L x B x H) 67.5 cm x 42.5 cm x 32.5 cm Gewicht Karton 19.4 kg Stückzahl per Palette 24 ctns/plt

Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. zwei Set-Top Boxen (oder z. B. einem Twin-Tuner PVR). Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber. Hauptmerkmale: Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform Sehr geringes Rauschmaß Geringer Stromverbrauch Hohe Kreuzpolarisationsunterdrückung Hohe Frequenzstabilität Technische Daten Eingangsfrequenzbereich 10.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich 950 MHz ~ 2150 MHz Oszillatorfrequenz (LO) Tiefband 9.75 GHz Oszillatorfrequenz (LO) Hochband 10.6 GHz Rauschmaß 0.2 dB typ. (0.7 dB max.) LO Frequenzgenauigkeit @ 25 °C ±500 kHz max. LO Temperaturdrift ±1.0 MHz max. Oszillator (LO) Phasenrauschen (10 kHz) -80 dBc/Hz max. Verstärkung 55 dB min. Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) ±0.6 dB Verstärkungsschwankung (im Vollband) ±3 dB Spiegelfrequenzunterdrückung 40 dB min. Intermodulationsprodukte 3. Ordnung - ICP3 10 dBm min. 1 dB Kompressionspunkt (am Ausgang) 0 dBm min. Kreuzpolarisationsunterdrückung 22 dB typ. Kontrollsignal Ca (V) 11.0 V ~ 14.0 V Kontrollsignal Cb (H) 16.0 V ~ 20.0 V Kontrollsignal Cc (Bandumschaltung) 22 kHz ±4 kHz, 0.4 V ~ 0.8 V pp Ausgang VSWR 2.5 : 1 Bandinterne Störung -60 dBm max. Stromaufnahme 120 mA max. @ 11 VDC ~ 20 VDC Betriebstemperatur -35 °C ~ +60 °C Ausgangsimpedanz 75 O Ausgangsanschluss F-Typ (w) Antennen F/D Verhältniss  0.6 Gewicht 218 g Daten für Logistik Abmessungen Verpackung (L x B x H) 15.5 cm x 9.1 cm x 7.6 cm Gewicht Verpackung 0.278 kg Stückzahl per Karton 60 pcs Abmessungen Karton (L x B x H) 64.0 cm x 47.5 cm x 25.0 cm Gewicht Karton 17.9 kg Stückzahl per Palette 32 ctns/plt

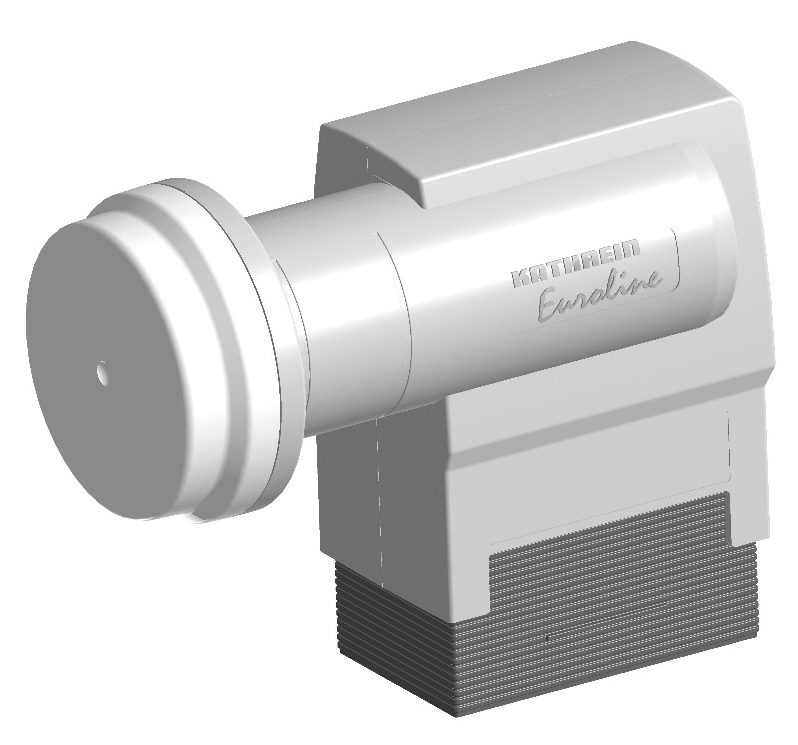

Die KATHREIN-Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme. Sie sind zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc. Merkmale KEL 411: Universal-Single-LNB, HDTV-/DVB-S2-kompatibel, Anschluss für einen Sat-Receiver KEL 422: Universal-Twin-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von zwei Sat-Receivern oder einem Twin-Receiver KEL 440: Universal-Quatro-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von Sat-ZF-Verteilanlagen (Multischalter) oder Aufbereitungsanlagen KEL 444: Universal-Quad-LNB schaltbar, HDTV-/DVB-S2 kompatibel, Anschluss von vier Sat-Receivern oder zwei Twin-Receivern

Die KATHREIN-Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme. Sie sind zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc. Merkmale KEL 411: Universal-Single-LNB, HDTV-/DVB-S2-kompatibel, Anschluss für einen Sat-Receiver KEL 422: Universal-Twin-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von zwei Sat-Receivern oder einem Twin-Receiver KEL 440: Universal-Quatro-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von Sat-ZF-Verteilanlagen (Multischalter) oder Aufbereitungsanlagen KEL 444: Universal-Quad-LNB schaltbar, HDTV-/DVB-S2 kompatibel, Anschluss von vier Sat-Receivern oder zwei Twin-Receivern

Die KATHREIN-Euroline-Universal-Speisesysteme eignen sich für Satellitenempfangsanlagen mit einer 40-mm-LNB-Aufnahme. Sie sind zum Empfang von Satelliten im Ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat, Hispasat etc. Merkmale KEL 411: Universal-Single-LNB, HDTV-/DVB-S2-kompatibel, Anschluss für einen Sat-Receiver KEL 422: Universal-Twin-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von zwei Sat-Receivern oder einem Twin-Receiver KEL 440: Universal-Quatro-LNB, HDTV-/DVB-S2-kompatibel, Anschluss von Sat-ZF-Verteilanlagen (Multischalter) oder Aufbereitungsanlagen KEL 444: Universal-Quad-LNB schaltbar, HDTV-/DVB-S2 kompatibel, Anschluss von vier Sat-Receivern oder zwei Twin-Receivern

  Universal-Single-Speisesystem für Kathrein-Offset-Parabolantennen, Typ CAS..(60, 75, 80, 90, 120) Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Das Speisesystem entspricht der ASTRA-Spezifikation Universal-Speisesystem für Einzelanlagen mit 2 Polarisationen und 2 Frequenzbereichen (Low- u. High-Band bzw. analog u. digital) für einen Anschluss ohne zusätzliche Matrix Für lineare Polarisation Unabhängige Wahlmöglichkeit horiz./vert., Low-/High-Band Umschaltung horiz./vert., Low-/High-Band über das Koaxialkabel durch 14/18 V und 22 kHz Stromversorgung erfolgt über Niederführungskabel Multifeed-tauglich durch kompakten Aufbau Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

  Kathrein Universal Twin LNB UAS 572 Universal-Twin-Speisesystem für Kathrein-Offset-Parabolantennen, Typ CAS..(60, 75, 80, 90, 120) Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Das Speisesystem entspricht der ASTRA-Spezifikation Universal-Speisesystem für Gemeinschaftsanlagen mit 2 Polarisationen und 2 Frequenzbereichen (Low- u. High-Band bzw. analog u. digital) für 2 Anschlüsse ohne zusätzliche Matrix Für lineare Polarisation Unabhängige Wahlmöglichkeit horiz./vert., Low-/High-Band Umschaltung horiz./vert., Low-/High-Band über das Koaxialkabel durch 14/18 V und 22 kHz Stromversorgung erfolgt über Niederführungskabel Multifeed-tauglich durch kompakten Aufbau Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

Kathrein Universal Quattro LNB UAS 584 Universal-Quatro-Speisesystem (schaltbar) für Kathrein-Offset- Parabolantennen, Typ CAS .. (60, 75, 90, 120 cm Ø) Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-SMATV-Speisesysteme Für Gemeinschaftsanlagen mit zwei Polarisationen und zwei Frequenzbereichen (Low-/High- Band bzw. analog/digital) Für lineare Polarisation Die Stromversorgung erfolgt über Niederführungskabel, die Fernspeisung ist über einen beliebigen Ausgang möglich Polarisation und Frequenzbereich unabhängig von der Versorgungsspannung Multifeed-tauglich durch kompakten Aufbau Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

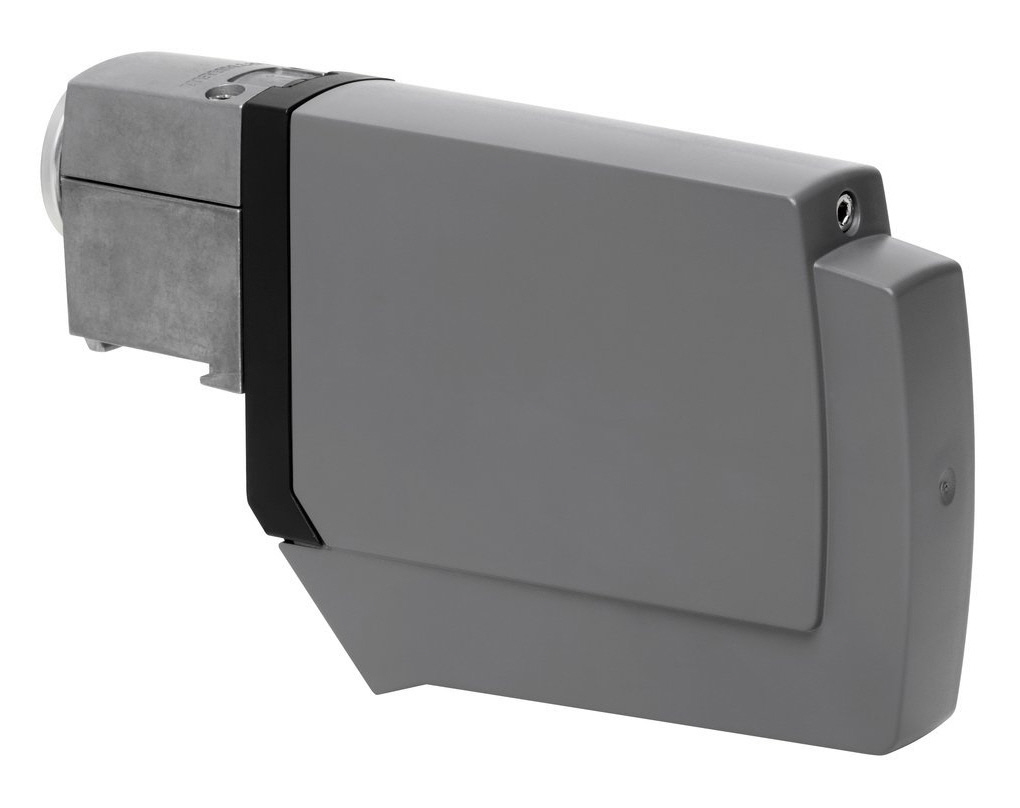

Kathrein Universal Quad-Switch LNB UAS 585 Universal-Quatro-Speisesystem (schaltbar) für Kathrein-Offset- Parabolantennen, Typ CAS .. (60, 75, 90, 120 cm Ø) Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Das Speisesystem entspricht der ASTRA-Spezifikation Universal-Speisesystem für Gemeinschaftsanlagen mit 2 Polarisationen und 2 Frequenzbereichen (Low- u. High-Band bzw. Analog u. Digital) für 4 Anschlüsse ohne zusätzliche Matrix Für lineare Polarisation Unabhängige Wahlmöglichkeit horiz./vert., Low-/High-Band von jedem Receiver aus Umschaltung hor./vert., Low-/Highband über das Koaxialkabel durch 14/18 V und 22 kHz Mit Matrizen (z. B. EXR 1516) erweiterungsfähig bis zu 16 Anschlüssen Stromversorgung erfolgt über Niederführungskabel Multifeedtauglich durch kompakten Aufbau Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54

Beschreibung: Universal-Quad-Speisesystem mit integriertem Multischalter für 4 Teilnehmer Geeignet für die Kathrein Sat-Antennen CAS 06/60, CAS 80, CAS 90 und CAS 120 Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat Energiesparend – typ. 1,4 W Leistungsaufnahme Hohe Frequenzstabilität durch neueste PLL-Chip-Technologie Hervorragende Abschirmung gegen Störeinstrahlungen, z. B. durch LTE-Mobilfunk Durch den kompakten Aufbau ist Multifeed-Empfang bereits bei kleineren Spiegeldurchmessern möglich Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54 Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Quad-LNB Technische Daten: Typ: UAS 685 Bestell-Nr.: 201500002 Polarisation: Umschaltbar: Vertikal (14 V) | Horizontal (18 V) Eingangsfrequenz: Umschaltbar: 10,70 – 11,70 GHz (0 kHz) | 11,70 – 12,75 GHz (22 kHz) Verstärkung: > 50 dB Ausgangsfrequenz: 950 – 1950 MHz | 1100 – 2150 MHz Oszillatorfrequenz (L.O.): 9,75 GHz | 10,60 GHz Phasenrauschen (L.O.: 10,60 GHz): 1 kHz: -50 dBc | 10 kHz: -75 dBc | 100 kHz: -95 dBc Systemgüte (G/T): Siehe technische Daten SAT-Antenne Geeignet für Sat-Antenne: CAS 06 | CAS 60 | CAS 80xx | CAS 90xx | CAS 120 Polarisationsentkopplung: Typ. 25 dB Leistungsaufnahme LNB: Typ. 1,4 W Versorgungsspannung LNB: vertikal: 9,0 – 14,9 | horizontal: 15,5 – 19,0 Ausgang | Impedanz: 4 x F-Connector | 75 ? Gewicht ca.: 0,8 kg Abmessungen: 235 x 135 x 44 mm Verpackungsmaße: 295 x 185 x 65 mm

Technischen Daten (Digital-/Universal-LNB): Ausgänge: 1 INPUT (Eingangsfrequenz): 10,7-12,75 GHz IF (Ausgangsfrequenz): 950-1950 MHz L.O (Oszillatorfrequenz): 9,75 GHZ GAIN (Verstärkung): max. 60dB Rauchmaß: ca. 0,2dB Für HDTV und 3D TV geeignet !

Technischen Daten (Digital-/Universal-LNB): Ausgänge: 2 INPUT (Eingangsfrequenz): 10,7-12,75 GHz IF (Ausgangsfrequenz): 950-1950 MHz L.O (Oszillatorfrequenz): 9,75 GHZ GAIN (Verstärkung): max. 60dB Rauchmaß: ca. 0,2dB Für HDTV und 3D TV geeignet !

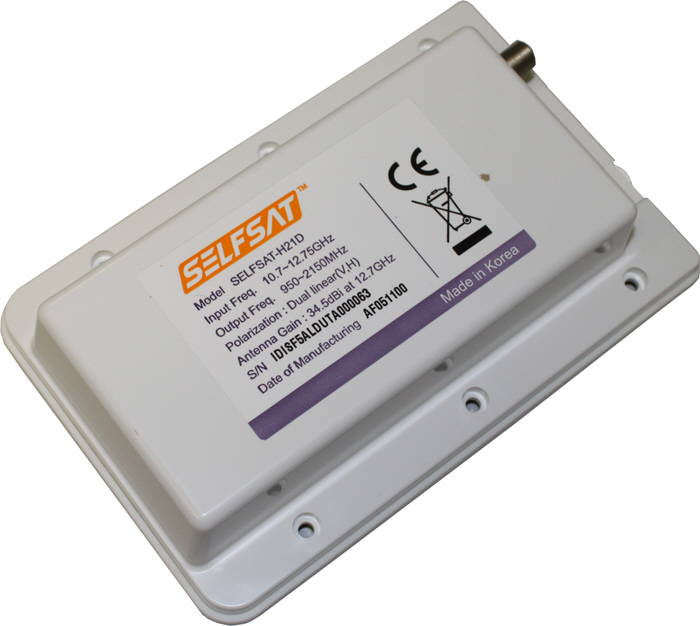

Mit diesem Austausch-LNB können Sie die Selfsatantennen H21D und H21D2 erweitern auf 4 Teilnehmer. Technische Daten: Input (GHz): 10,7 ~ 11,7 / 11,7 ~ 12,75 IF (MHz): 950 ~ 1950 / 1100 ~ 2150 L. O (GHz): 9,75 / 10,6 GAIN: 60 dB N/F: 0,2 dB
